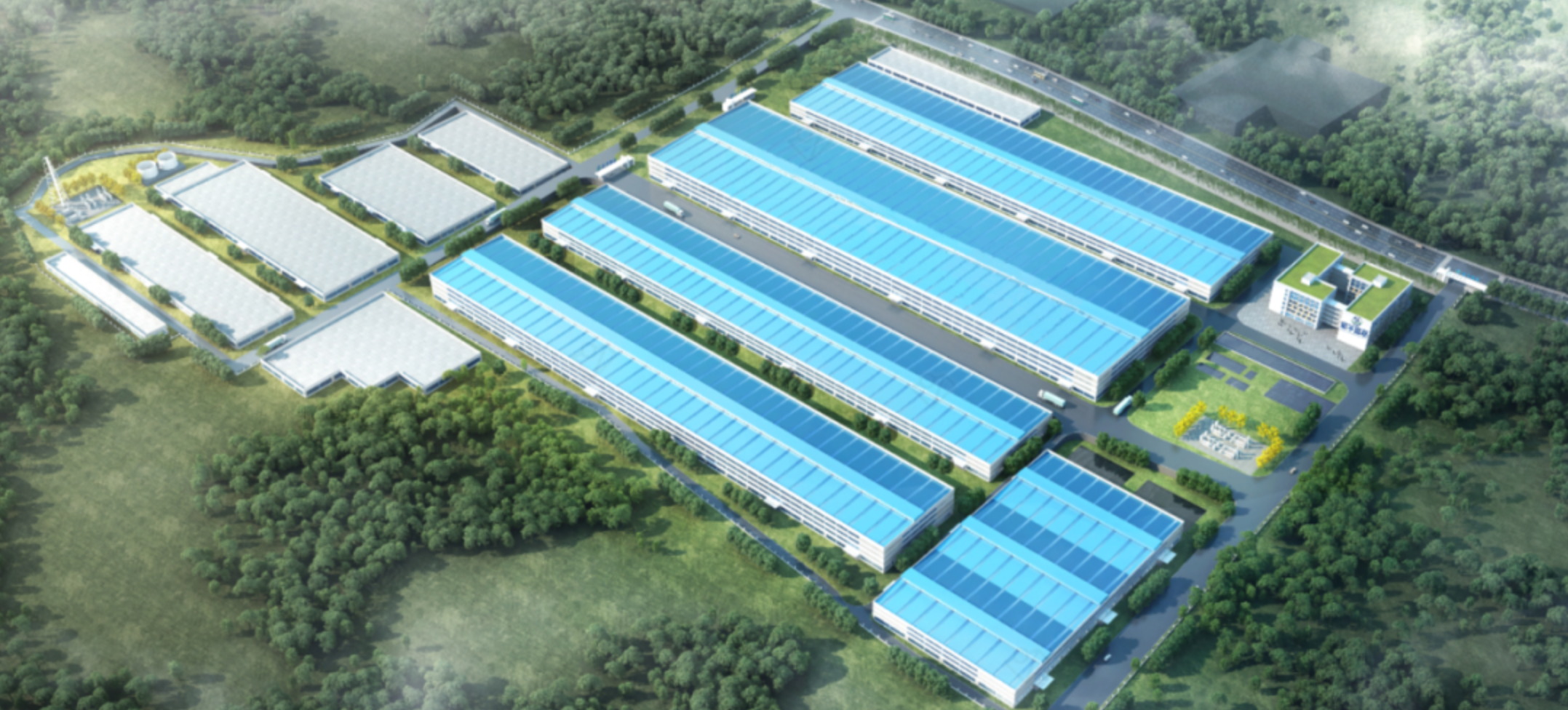

01、案例項目概況：

項目地點：云南中部地區；

地震烈度：八度（0.2g）；

基本風壓：0.65KN/m2（100年重現期風壓0.75KN/m2）；

項目面積：約10萬m2（鋼結構部分約8萬m2；鋼筋混凝土框架2萬m2）；

主要業態：鋼結構主要為石墨化負極材料生產車間及附屬倉庫；鋼筋混凝土框架部分主要為宿舍及辦公；

主要結構方案：鋼結構主要為門式鋼架單層鋼結構廠房（帶A8級重型吊車，主跨48m），最大建筑高度為25.5m，主要基礎形式為灌注樁+承臺；鋼筋混凝土框架主要為常規多層現澆框架結構；

02、案例項目概況：

結合工藝設計圖紙要求優化土建結構；

初設階段，各種荷載不完全確定，設計方采用保守策略輸入，施工圖階段未主動進行調整，設計出來的主要受力構件截面選型較大，并已按此圖紙完成圖紙送審工作。我方介入時首先從工藝流程及主體設計荷載輸入情況方面著手開展優化工作，在滿足工藝生產要求的前提下盡量減小荷載，合理優化主要門架梁柱構件截面，典型單榀鋼架節約3.8t型鋼，根據工程量測算結果顯示此優化思路為本項目節約311t型鋼。

結合建筑特點及當?shù)氐匦吻闆r，細化風荷載取值；

本項目地離本地區主要風口較遠，并實地考察地形地貌，我方在認為按規范風壓取值偏保守。優化過程中我方為增加論據，及時與當?shù)貧庀笳敬_定近30年風壓情況，并且與審圖溝通，最終與設計人員達成一致將附屬結構按0.4KN/m2風壓取值，對應前面檁條和屋面檁條可根據計算優化選型，根據工程量測算結果顯示本要點節約653t型鋼。

根據建筑基底受力情況，優化樁基布置；

根據我方工程設計經驗，常規鋼結構廠房自重一般較小，柱底軸力較小，彎矩較大，我方根據廠房這一特點很大程度上減少樁數，部分位置減小樁徑，做到樁基利用率最優狀態，最終樁基工程量相對原設計節約40%以上。

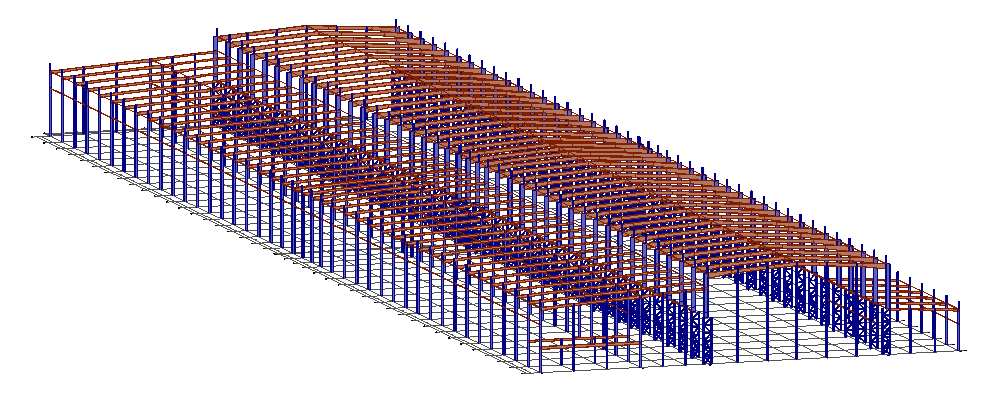

過程中計算模型、施工圖設計細節優化配合；

我方介入優化工作時，現場已經在平整場地，馬上要進行樁基施工階段，時間緊迫，為盡量提高優化精細程度，從計算模型調整試算到施工圖修改，我方均能與設計人員共同解決遇到的疑點難點問題，且我方對于設計修改成果均能同步審核，在不影響施工進度的前提下，完美完成改圖任務，及時交付現場用于施工。這個做法一方面能減少設計人員的改圖工作量，一方面能保證圖紙修改質量。

03、優化成果總結：

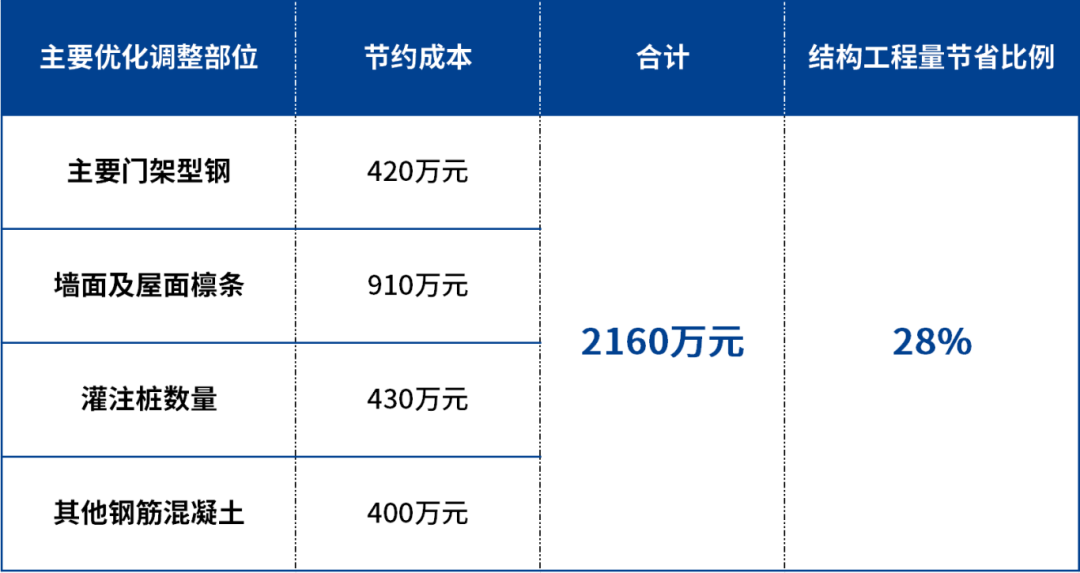

根據最終項目?jī)?yōu)化量測算情況，工程量統計：

結  語：

特殊行業的工業建筑，比如石墨行業，一般對工藝要求高，需要由行業內的專業設計院完成，其受力模式、傳力路徑、構件的制作、現場的安裝等與傳統結構都有很大的區別。

在我們?cè)O(shè)計過程中，建議盡早確定廠房?jī)?nèi)影響結構的工藝流程，分析影響計算結果的決定性因素，有針對性的去節約成本，做到成本和安全性最優。本文章僅為對應項目的一個總結概述，歡迎大家交流經驗，發表自己的看法。
