欄桿廣泛運用于建筑工程項目中，欄桿很大一部分功能是提供安全保障，避免人員意外墜落，減少意外傷害的風險；同時欄桿也可以為建筑增添美感和裝飾性，提高建筑的整體質量。

但是在很多項目中，欄桿的設計不滿足規范要求或者設計不合理造成成本的浪費。通過精細化審圖對項目的把關，可以解決類似的問題。

案例一：

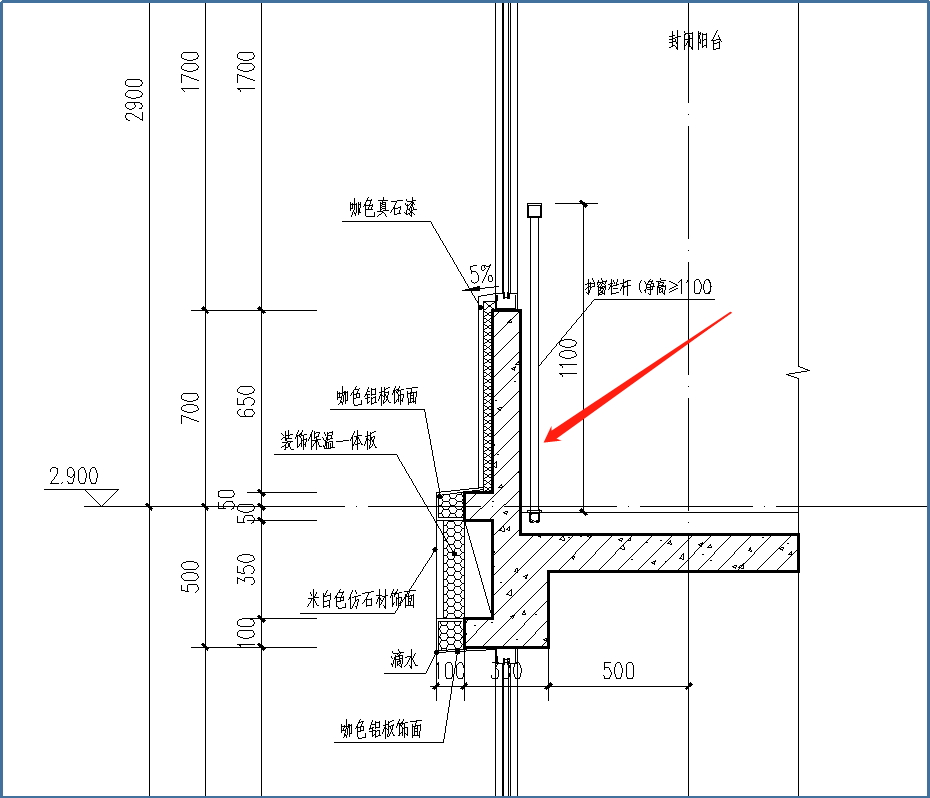

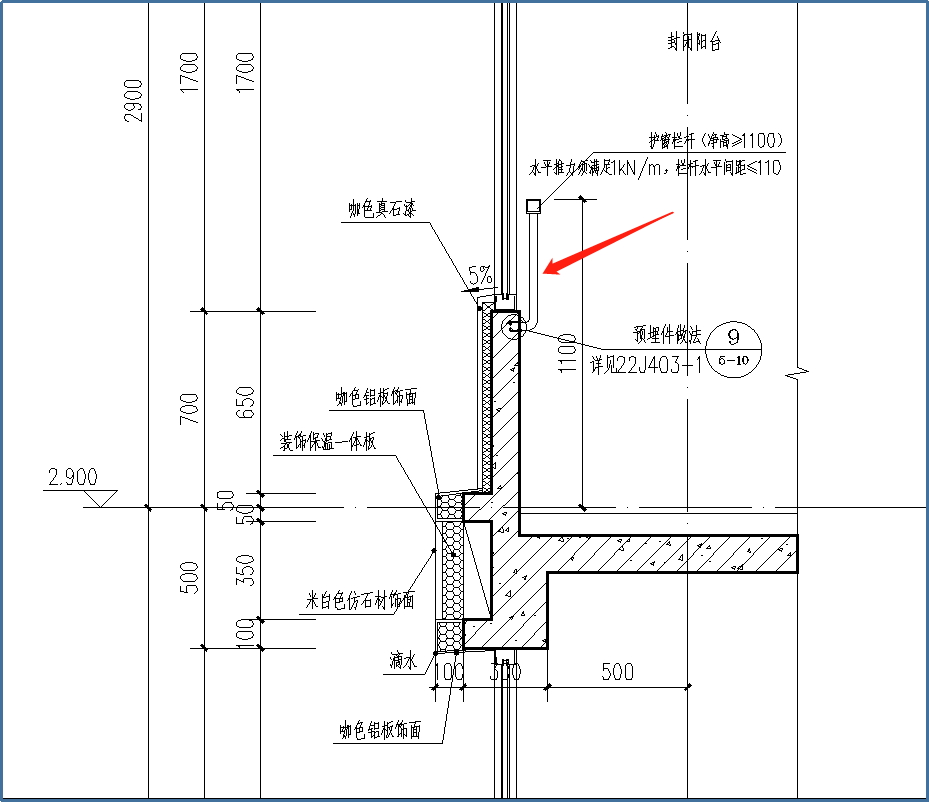

存在問題：墻身大樣中封閉陽臺的欄桿高度從地面算起有1100mm，因封閉陽臺下部都是墻體，此部分可不需要欄桿。

精審建議：建議減少欄桿高度，設計成彎頭欄桿，滿足從封閉陽臺地面算起高度是1100mm。

服務成果：甲方及設計院采納我司建議，調整欄桿形式，減少欄桿高度，進而節約欄桿成本。

▲原設計

▲調整后

案例二：

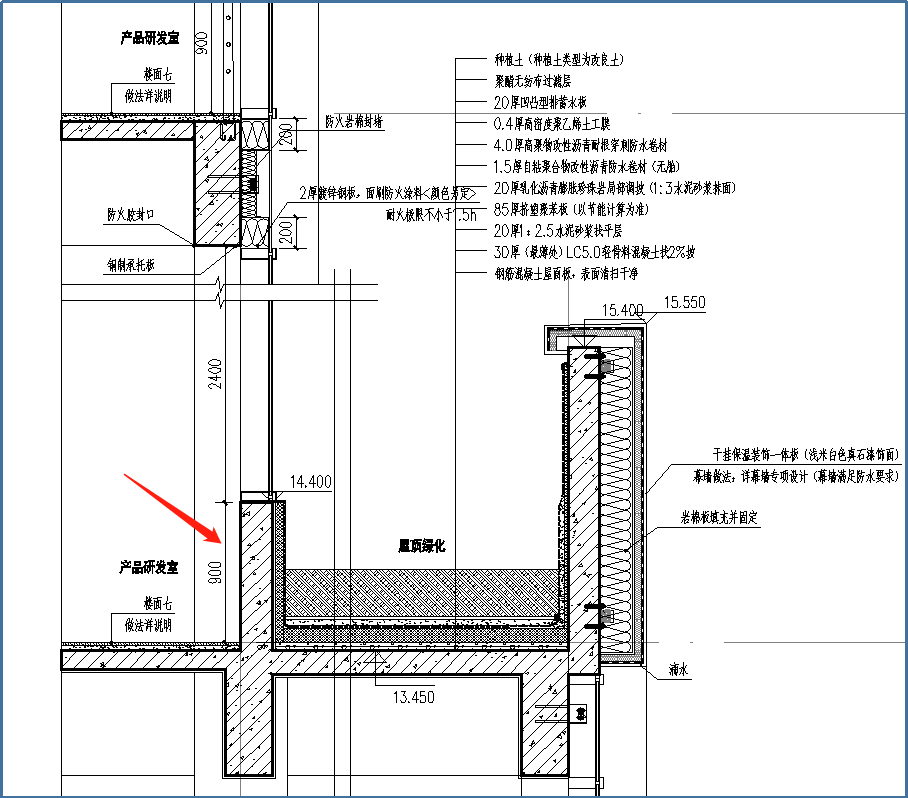

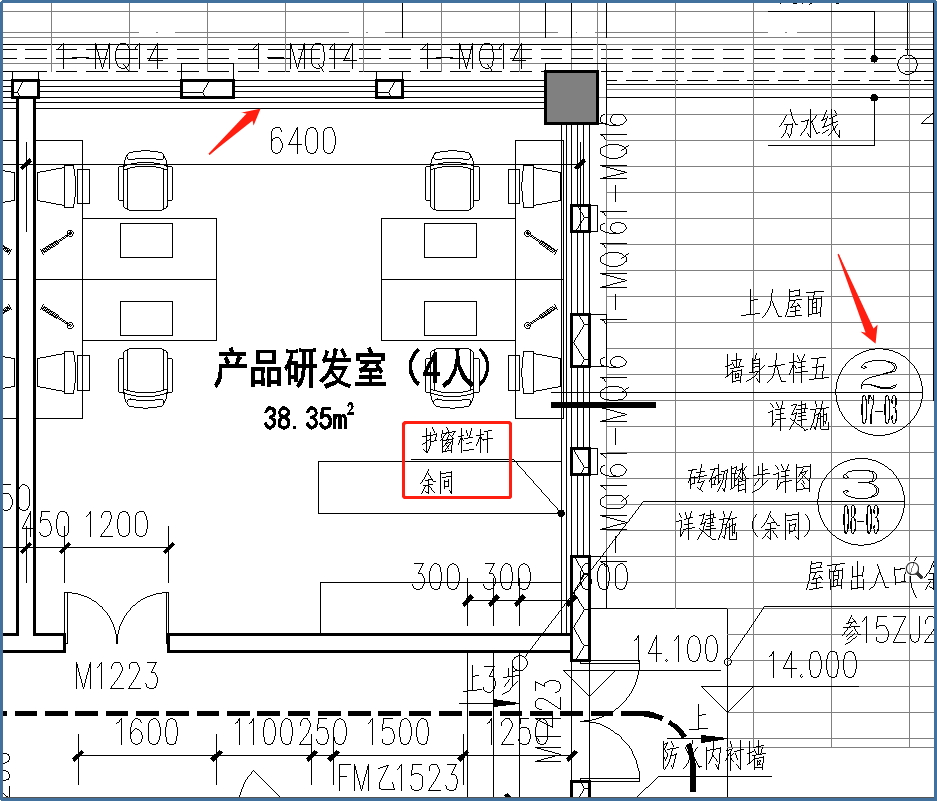

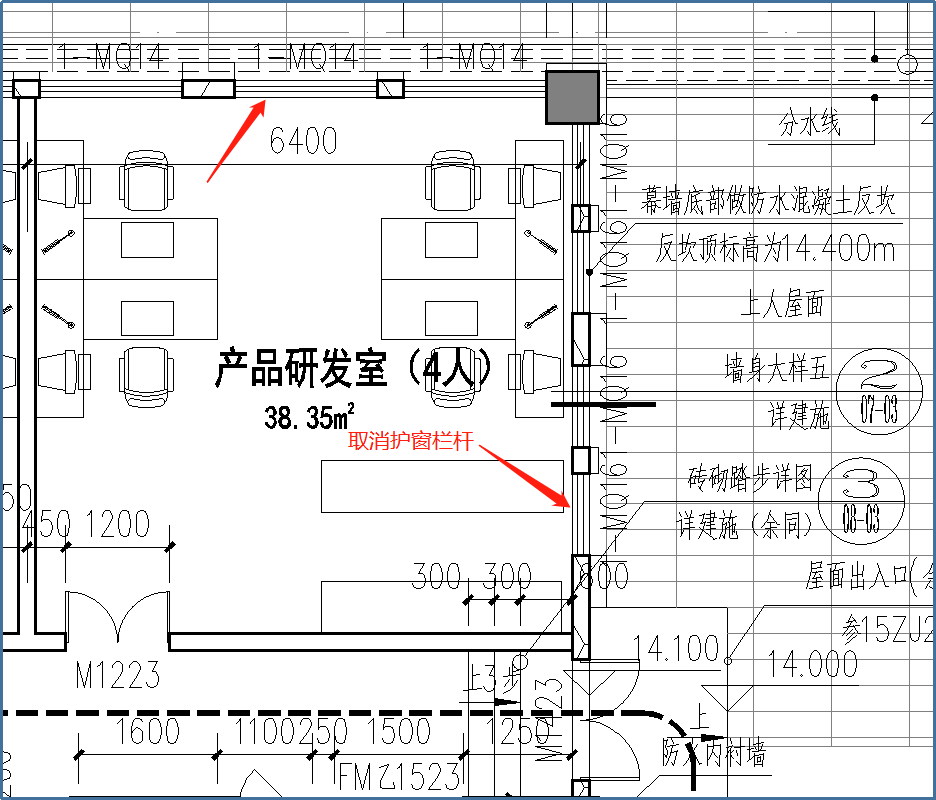

存在問題：產品研發室與上人屋面相鄰，根據圖中所示的墻身大樣，此處的窗臺高900，滿足規范的要求，但平面圖中還表達了護窗欄桿。

精審建議：窗臺高度已滿足規范要求，平面圖中的護窗欄桿可以取消。

服務成果：設計院取消了護窗欄桿，使室內家具布置更加靈活，同時降低了項目成本。

▲原設計

▲調整后

案例三：

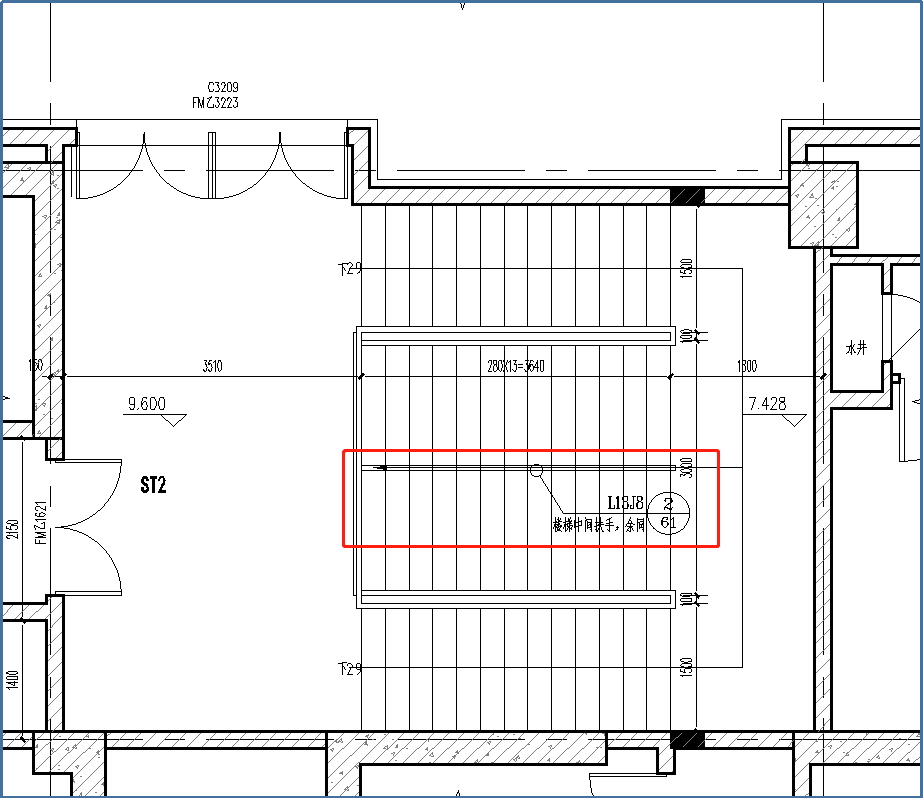

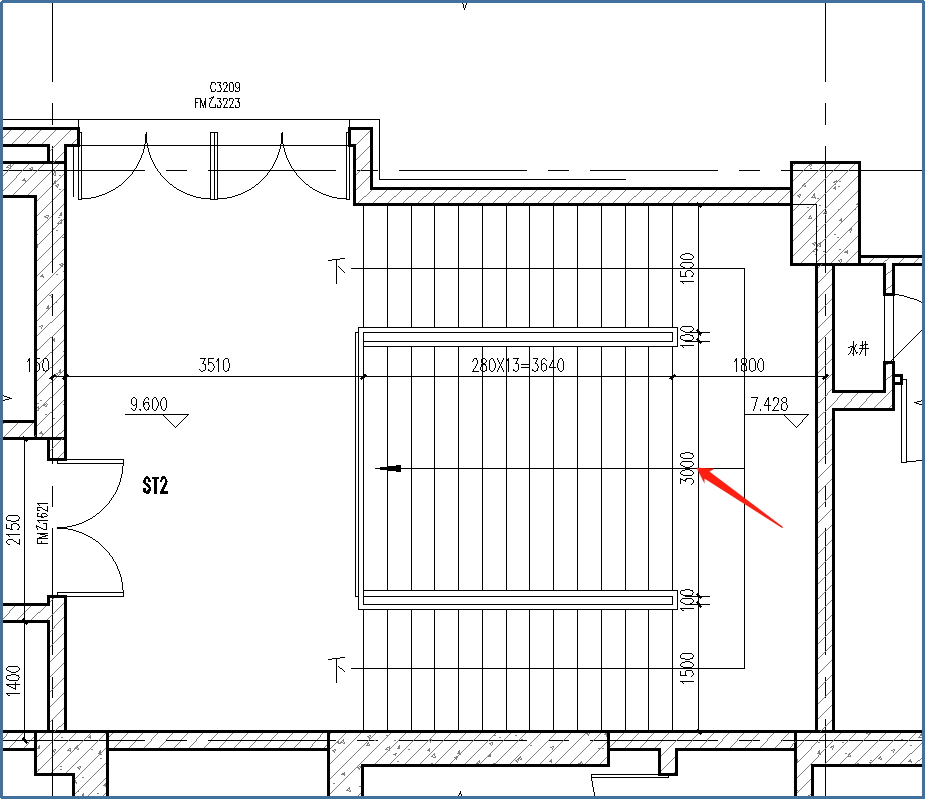

存在問題：商業建筑的疏散樓梯的梯段較寬，梯段凈寬已達五股人流，但中間未設置扶手，不滿足規范要求。

精審建議：梯段中間增加欄桿扶手。

服務成果：設計增加了欄桿扶手，避免無法驗收項目，造成工期及成本損失。

▲原設計

▲調整后

案例四：

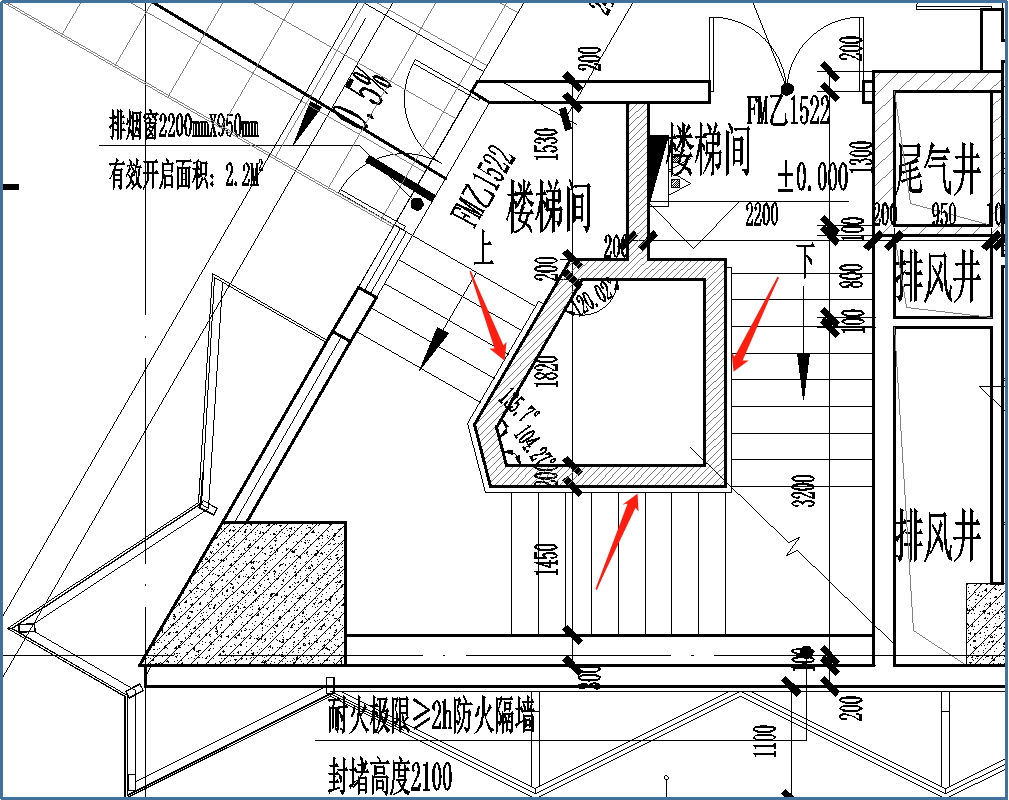

存在問題：公共樓梯未設置扶手，不滿足規范的要求。

精審建議：樓梯應至少一側設置扶手。

服務成果：在施工前檢查出圖紙錯誤，避免施工后拆改造成時間及成本損失。

▲原設計

▲調整后

案例五：

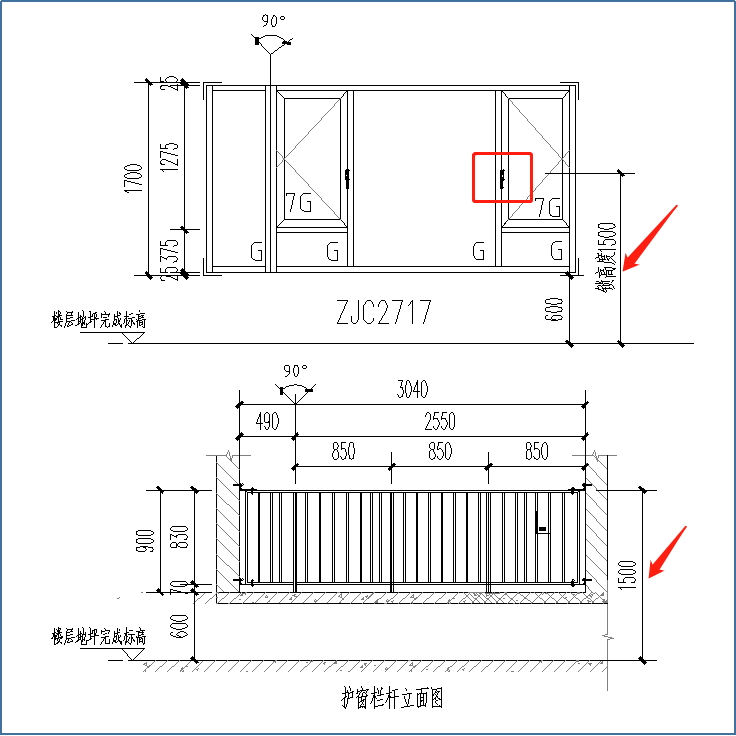

存在問題：凸窗的護窗欄桿與窗的把手沖突，導致把手無法使用。

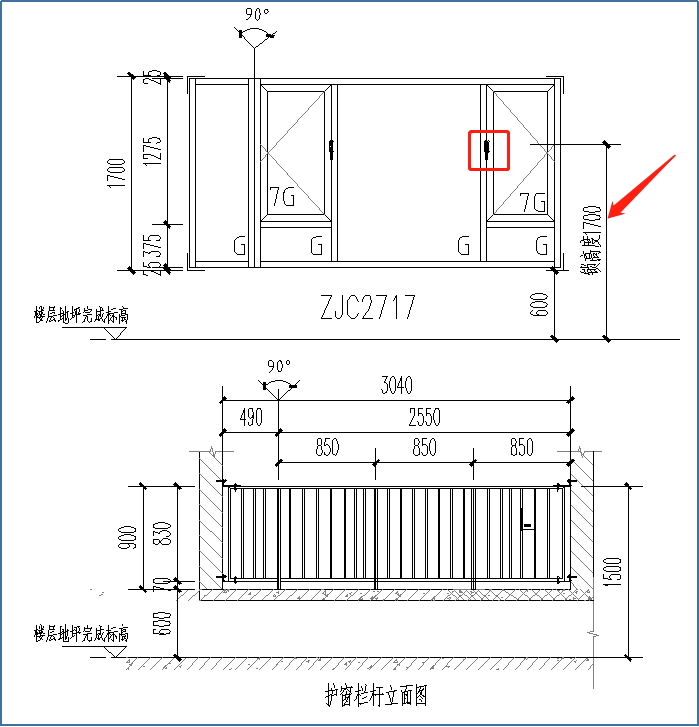

精審建議：調整窗把手高度，使其高于欄桿，方便項目交付后業主的使用。

服務成果：及時與門窗深化公司溝通調整，避免交付后客戶使用不便造成投訴及施工拆改造成的時間及成本的損失。

▲原設計

▲調整后
