在設計過程中，設計人員對于墻柱配筋中縱筋直徑選擇往往是忽略設計總說明中鋼筋連接方式的重要性。部分設計院的總說明甚至是未明確不同直徑的鋼筋采用何種連接方式，這個連接方式可能拋給施工隊去自己決定了，成本將出現不可控的局面......

本文就根據自己的經驗，給大家講一講在工程配合中如何確定鋼筋連接方式及鋼筋直徑使用的。

01、圖集中容易誤解的相關要點

通常設計圖紙對于鋼筋連接處箍筋加密做法直接引用《16G101-1》圖集，但是提醒大家一個容易被忽視的點：圖集中是區分了梁、柱類構件與剪力墻內構件縱筋搭接范圍內箍筋間距的（《11G101-1》中未明確此問題，當現場對于直徑10或者12的鋼筋采用綁扎連接時，箍筋間距按5d間距，即間距按50或60取，各個樓層暗柱中基本是通高加密區，箍筋特別密，混凝土難以澆筑，且箍筋的工程量巨大）。

1、《16G101-1》第59頁對于梁、柱類構件中鋼筋搭接區域箍筋加密間距要求取100及5d兩者較小值。

2、《16G101-1》第73頁對于剪力墻內邊緣構件、扶壁柱及非邊緣暗柱的縱筋搭接區域內的箍筋間距要求不大于100即可。根據圖集做法可大大節約工程量，并且解決現場混凝土難以澆筑的難題。

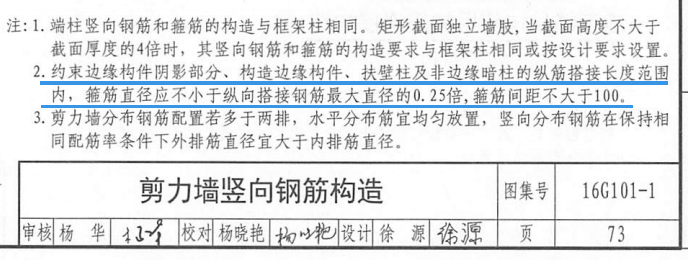

△ 《16G101-1》圖集P73

02、確定鋼筋連接方式思路

1、跟甲方確定其集團標準，如集團無此相關標準，可建議甲方向本項目施工方確定其實際鋼筋最小焊接直徑為多少，亦可咨詢當?shù)刭|(zhì)監站要求。

2、如當?shù)責o特殊要求，我們可及時建議甲方根據規范要求來決定，可參考《鋼筋焊接及驗收規程》（JGJ18-2012）表4.1.1，d=12的鋼筋可以采用常規的電渣壓力焊。由此可知設計時按不小于12的鋼筋采用焊接是完全滿足規范的。

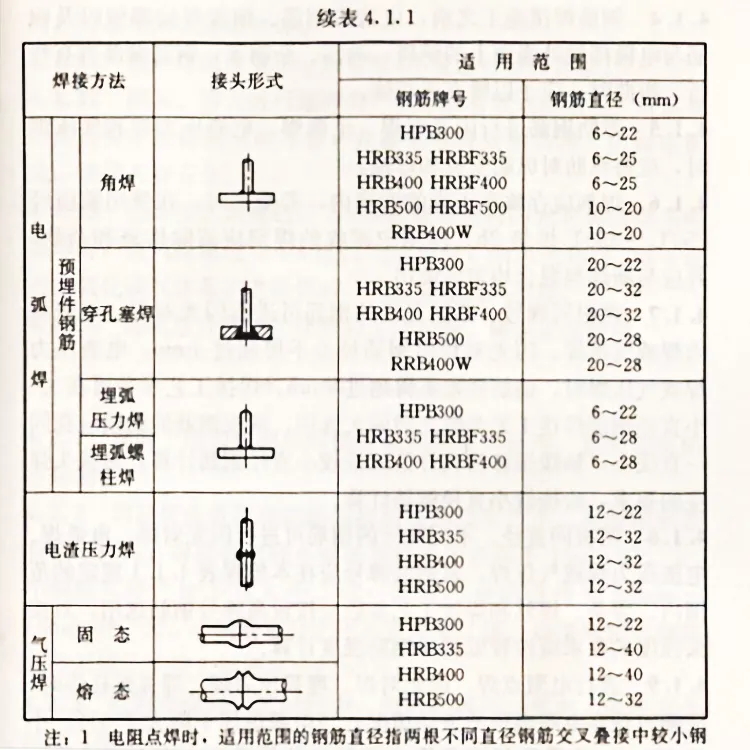

△（JGJ18-2012）表4.1.1

3、為更好的幫助我們選擇最合理的鋼筋連接方式，我們可以采用經濟性對比形式進行比選。

03、鋼筋連接方式對比實際案例

① 設計條件確認

1、擬建場地地震設防烈度為6度，地震峰值加速度為0.05g。

2、本建筑為100m高層剪力墻結構，抗震等級取三級，恒活分項系數取1.3/1.5。

3、材料（暫定）：混凝土強度等級為C30，鋼筋強度等級為HRB400。

4、暫時按2.9m層高考慮。

5、所有方案均只考慮鋼筋相關工程量。

② 測算部位及內容

1、部位：非底部加強部位

2、內容：剪力墻構造邊緣構件縱筋不同連接方式及不同直徑組配經濟性比選

3、方案一：鋼筋直徑d≥12時焊接，否則按搭接連接，縱向鋼筋采用10、12直徑鋼筋組合配

4、方案二：鋼筋直徑d≥14時焊接，否則按搭接連接，縱向鋼筋采用10、12直徑鋼筋組合配

5、方案三：鋼筋直徑d≥12時焊接，否則按搭接連接，縱向鋼筋直徑統一調整為不小于12

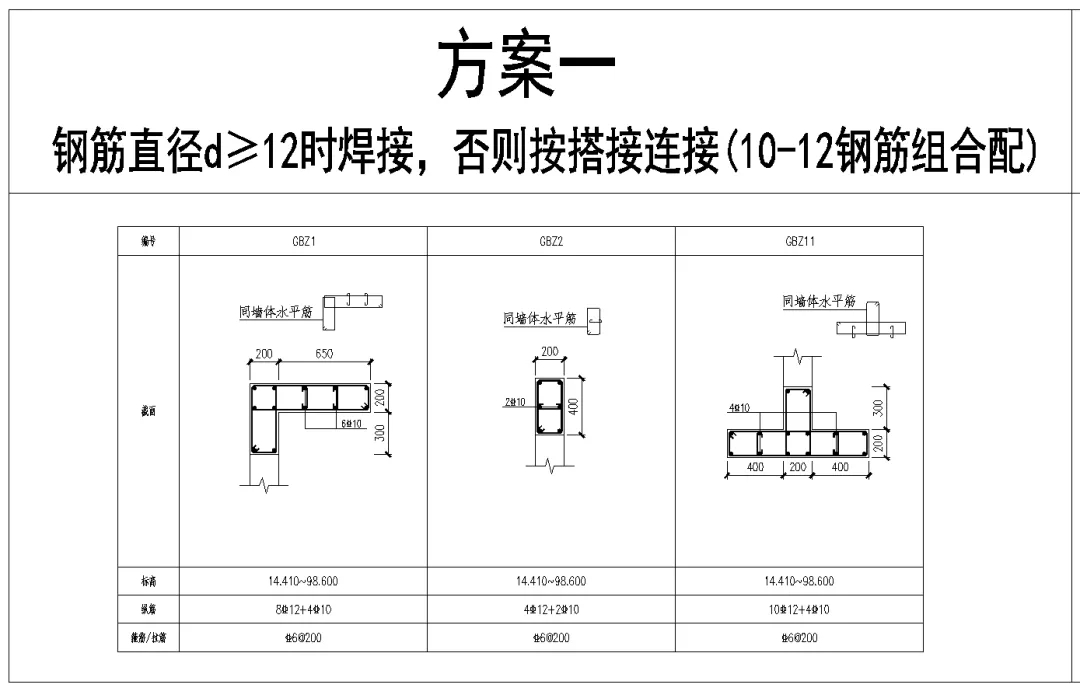

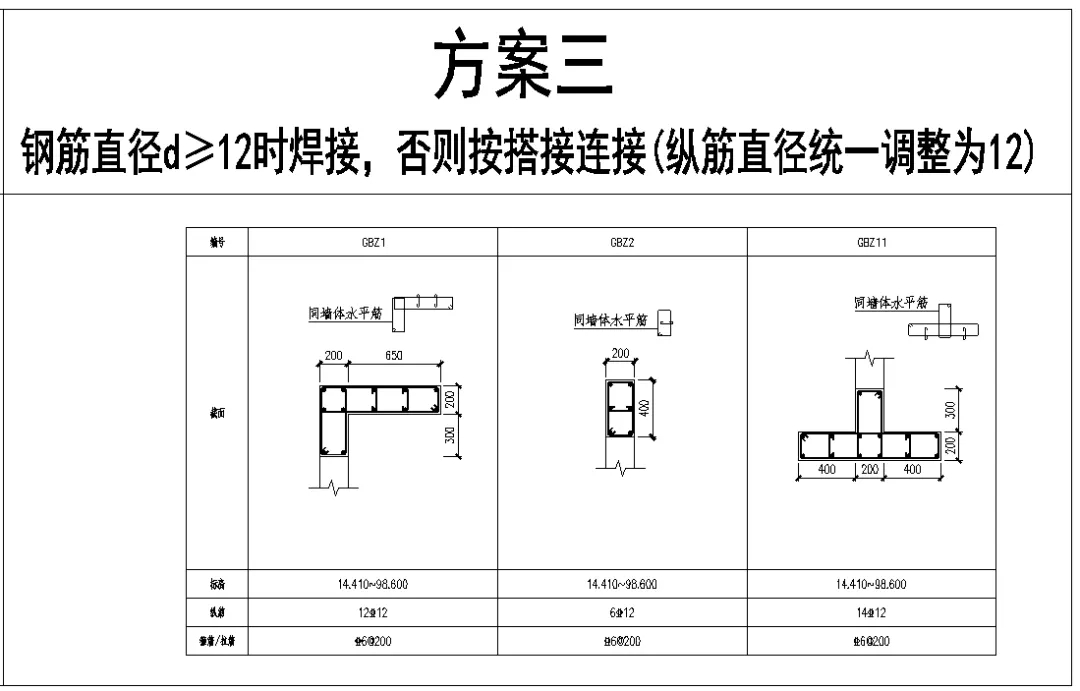

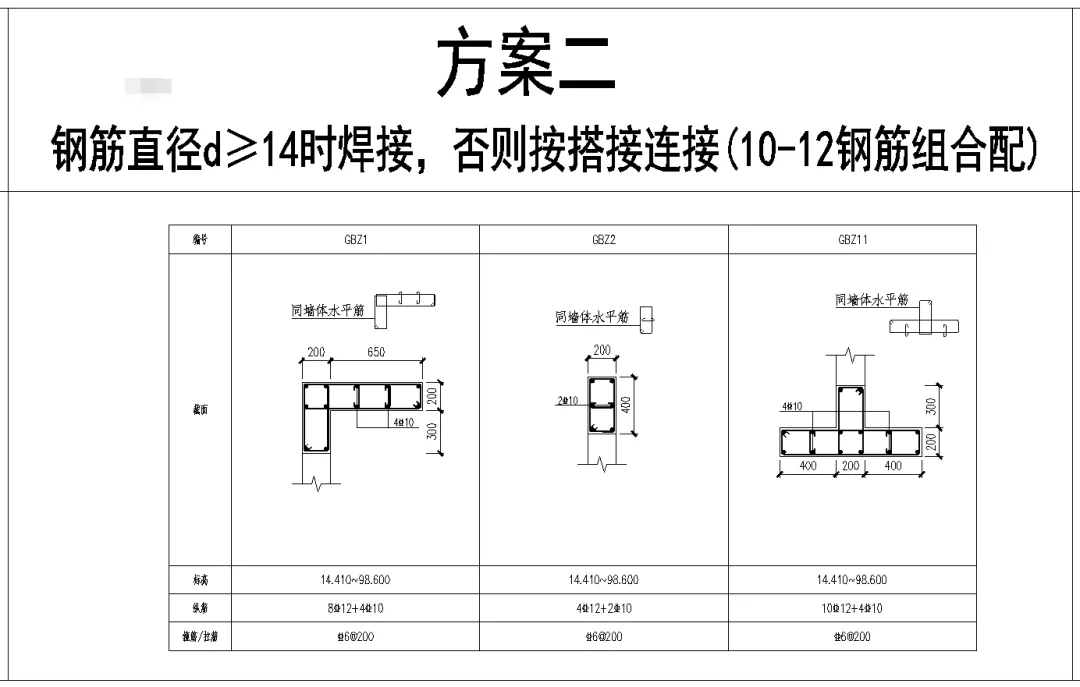

③ 方案簡圖

④ 測算條件及結果

測算條件：只考慮鋼筋工程量。

綜合單價：鋼筋6000元/t；接頭7元/個。

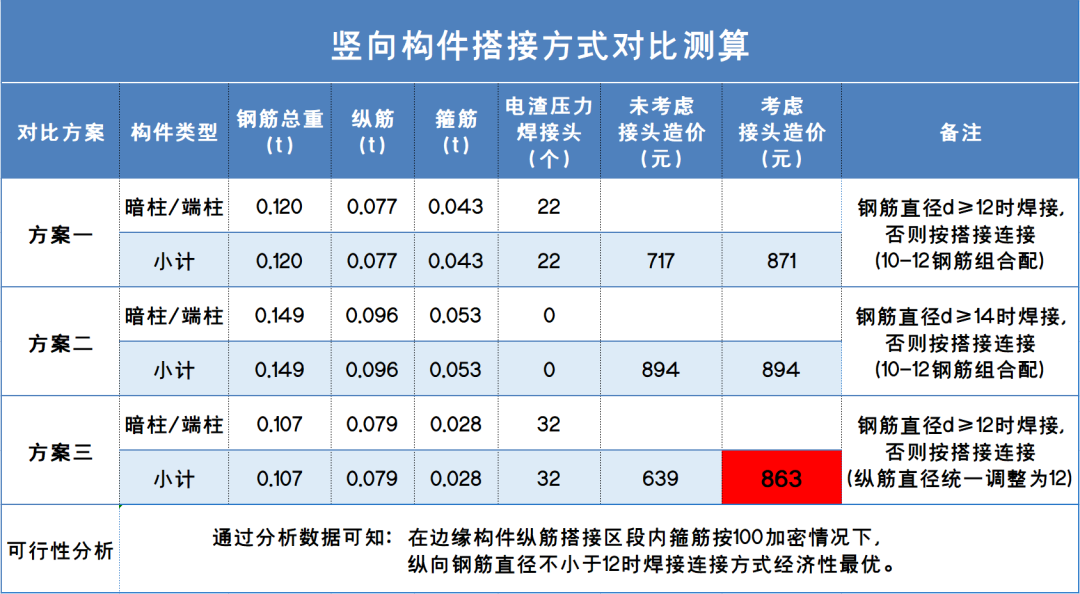

測算結果：

⑤ 最終建議

根據測算結果可知，采用焊接并且最小使用12mm鋼筋的工程量最小。我方建議縱向鋼筋電渣壓力焊起焊直徑不小于12，即縱向鋼筋直徑不小于12時焊接，最終設計人員按建議連接方式和直徑修改總說明及墻柱配筋圖，并且圖紙明確邊緣構件縱筋搭接范圍內箍筋間距按16G101-1，P73取100mm。本對比僅取實際項目中一個開間，面積約10m2，本對比最優方案相對不利方案對比折合單方節約成本為3.1元，本項目塔樓住宅部分約16萬平米，最終節約成本約50萬元 。

04、結論及建議

設計中確定鋼筋連接方式的思路可參考本文中所述。無法直接判斷對應工程采用何種連接方式最合適時，建議通過經濟性對比數據，可直觀體現最優方案的優勢。

設計過程中小細節往往決定設計成果的優劣，抓住每個細節，在保證安全的前提下做到結構最經濟！
