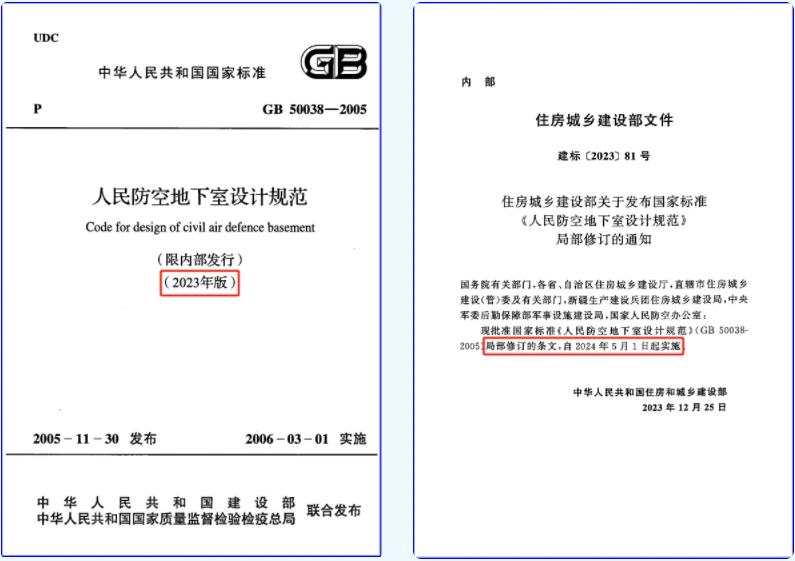

近期發布的《人民防空地下室設計規范》GB50038-2005（2023年版）（以下簡稱“23版人防規范”），2024年5月1日正式實施。結構專業究竟有哪些變化、對實際項目設計有多大影響，本文做個詳細闡釋。

▲ 23版人防規范

結構修訂內容對照表及影響分析

本次局部修訂涉及結構方面變化的條文主要內容有：結構材料強度綜合調整系數；永久荷載分項系數；人防構件保護層厚度定義；構件的最小配筋率；構件的最大配筋率等。05版與23版結構調整對照如下表，共計7條，下劃線部分為調整內容，紅框?yàn)橹攸c(diǎn)變化內容。

05與23版人防規范結構調整對照表

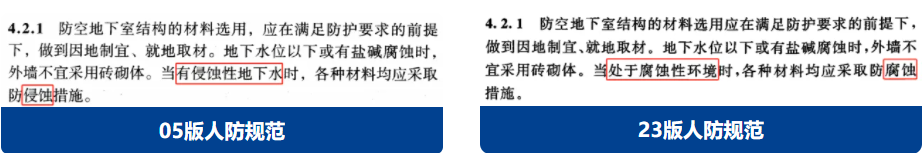

調整一：腐蝕性環境范圍

條文對比：侵蝕性地下水修改為腐蝕性環境，包括水、土腐蝕，范圍更廣。

影響分析：對無地下水情況腐蝕性判別有影響，如原設計已參考《工業建筑防腐蝕設計標準》采取防腐蝕措施，則對設計無影響。

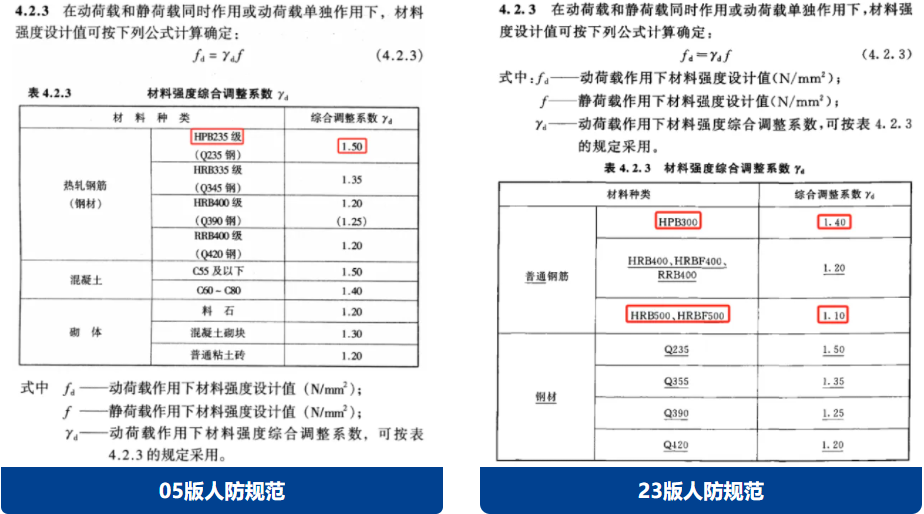

調整二：結構材料強度綜合調整系數

條文對比：鋼筋與鋼材單列取值，鋼材綜合調整系數無變化；混凝土綜合調整系數無變化；刪去HPB235級、HRB335級，增加HPB300綜合調整系數1.40，增加HRB500級綜合調整系數1.10。

影響分析：對于近年普遍推廣的HRB500級高強鋼筋，綜合調整系數有據可依。但對于更高等級的HRB635、T63等高強鋼筋，規范并未規定綜合調整系數。主流軟件一般均按1.1執行，如原軟件取值與新版規范不同，則應對配筋計算結果進行調整。

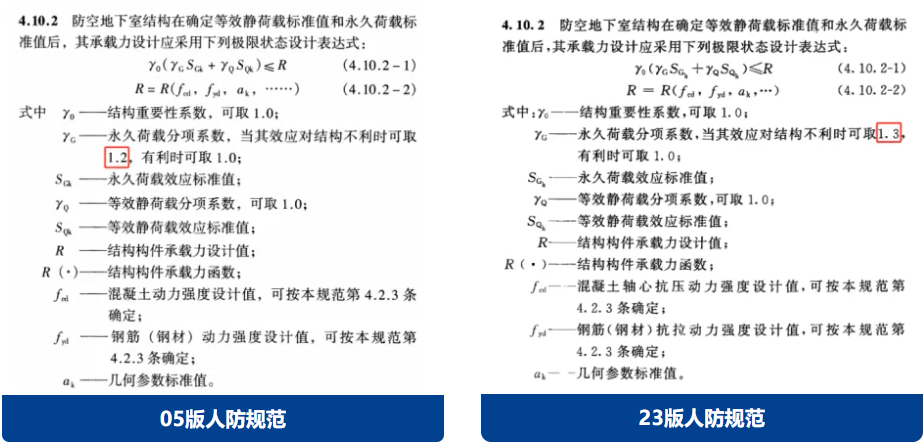

調整三：永久荷載分項系數

條文對比：永久荷載分項系數1.2調整為1.3，與可靠度統一標準、21通用規范取值一致。

影響分析：如原設計已按《通規》執行，則此條無影響。

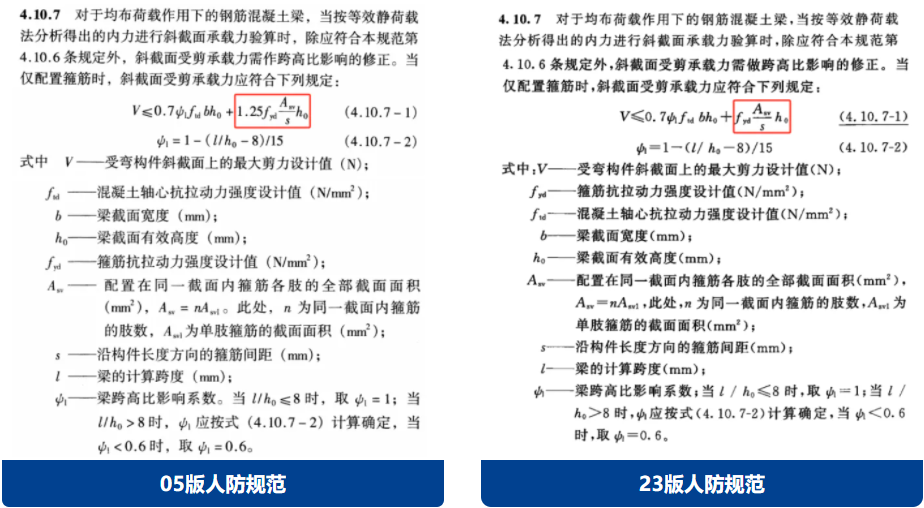

調整四：梁抗剪承載力箍筋項系數

條文對比：梁抗剪承載力箍筋項系數1.25改為1.0，與混凝土規范取值一致。

影響分析：現行軟件已按10系列規范執行，此條無影響。

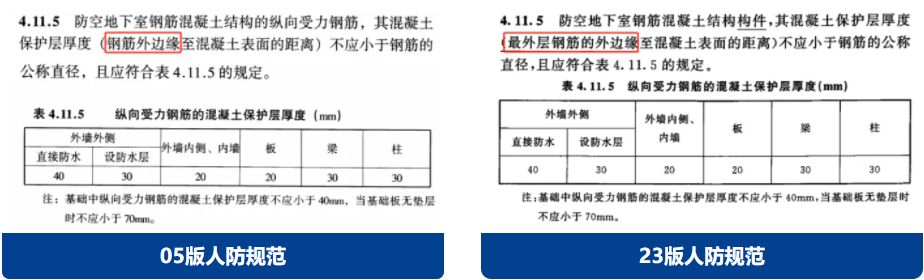

調整五：人防構件保護層厚度定義

條文對比：調整保護層定義為最外層鋼筋的外邊緣，與混凝土規范規定一致。

影響分析：現行軟件已按混凝土規范執行，此條無影響。

調整六：構件的最小配筋率

條文對比：受壓構件采用400MPa鋼筋時最小配筋率減小0.05，增加采用500MPa鋼筋時最小配筋率要求，與混凝土規范一致；需要注意的是注4屬于修訂錯誤（下次印刷時會更正），正確表述為“采用強度等級為500MPa鋼筋時（不包括400Mpa），應允許采用0.15%和45ft/fy中的最大值”，與《混凝土結構通用規范》4.4.6條保持一致。

影響分析：如現行軟件已按《混規》與《通規》執行，則此條無影響。

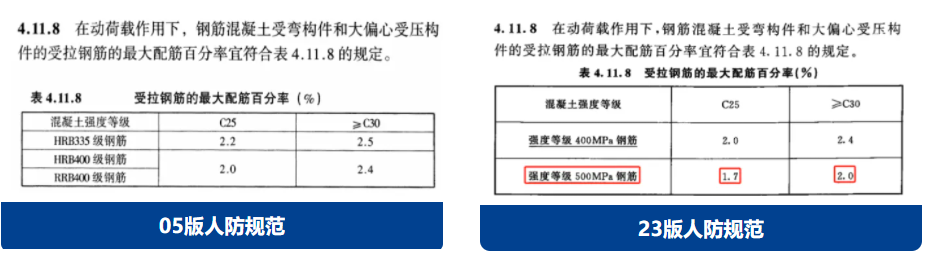

調整七：構件的最大配筋率

條文對比：刪去HRB335級鋼筋，補充強度等級500MPa鋼筋最大配筋率，相比400MPa有一定程度降低。

設計影響：軟件需使用PKPM V2.2之后版本、YJK V6.1.0之后版本才支持相關內容。如原設計配筋率達到2.0%，新版軟件會提示超筋，需重新調整截面；如原設計截面選取已按經濟配筋率控制，則對設計并無太大影響。

23版人防規范更新調整本質上是與現行2010系列規范、《建筑結構可靠性設計統一標準》GB50068-2018和系列通用規范等相關要求相匹配。新增HRB500級鋼筋材料綜合分項系數和最大配筋率，對軟件執行和施工圖設計有影響外。其余修訂內容現行軟件均已默認執行相關要求，對設計基本無影響。
