您當前的位置：【同辰原創】框架梁不同的配筋方式，差別原來這么大！
- 時間：2022-08-05
- 作者：同辰建筑
- 瀏覽：6177次
- 分享：
圖集中關于框架梁上部筋配筋方式一共分為三種（機械連接類比焊接，本次不做討論），如下：
1. 通長筋整根通長，中間無連接；
2. 支座負筋與中段通長筋綁扎連接；
3. 支座負筋與中段通長筋焊接連接。

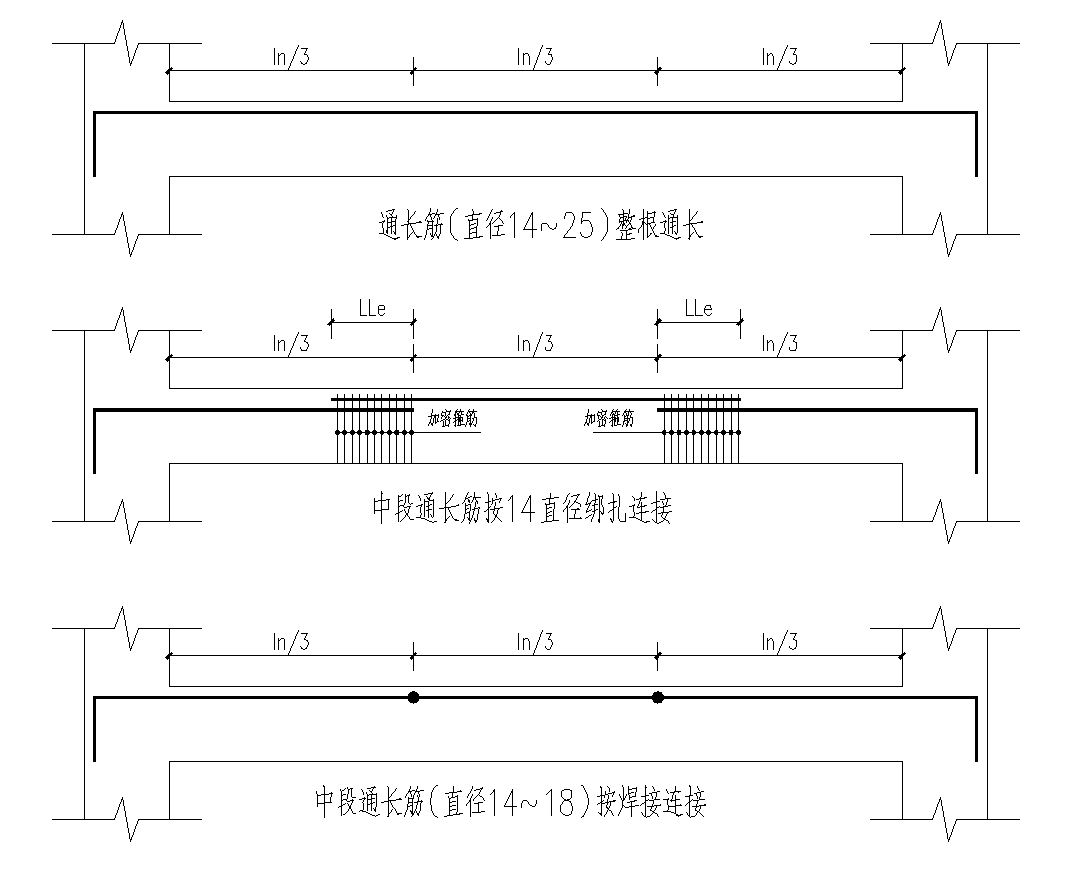

如圖：
先說結論，經濟性較優的鋼筋連接方式并不是固定的，設計條件一定時，與支座負筋直徑及梁凈跨度有關。

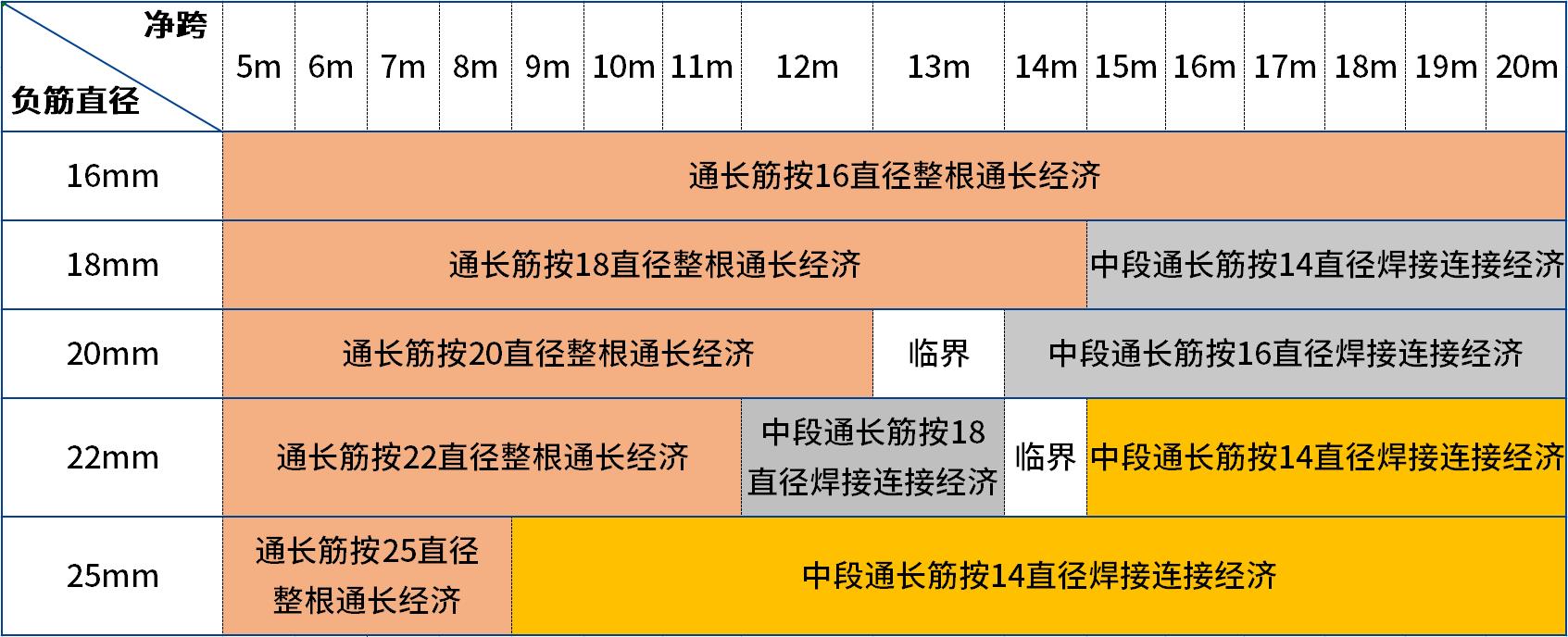

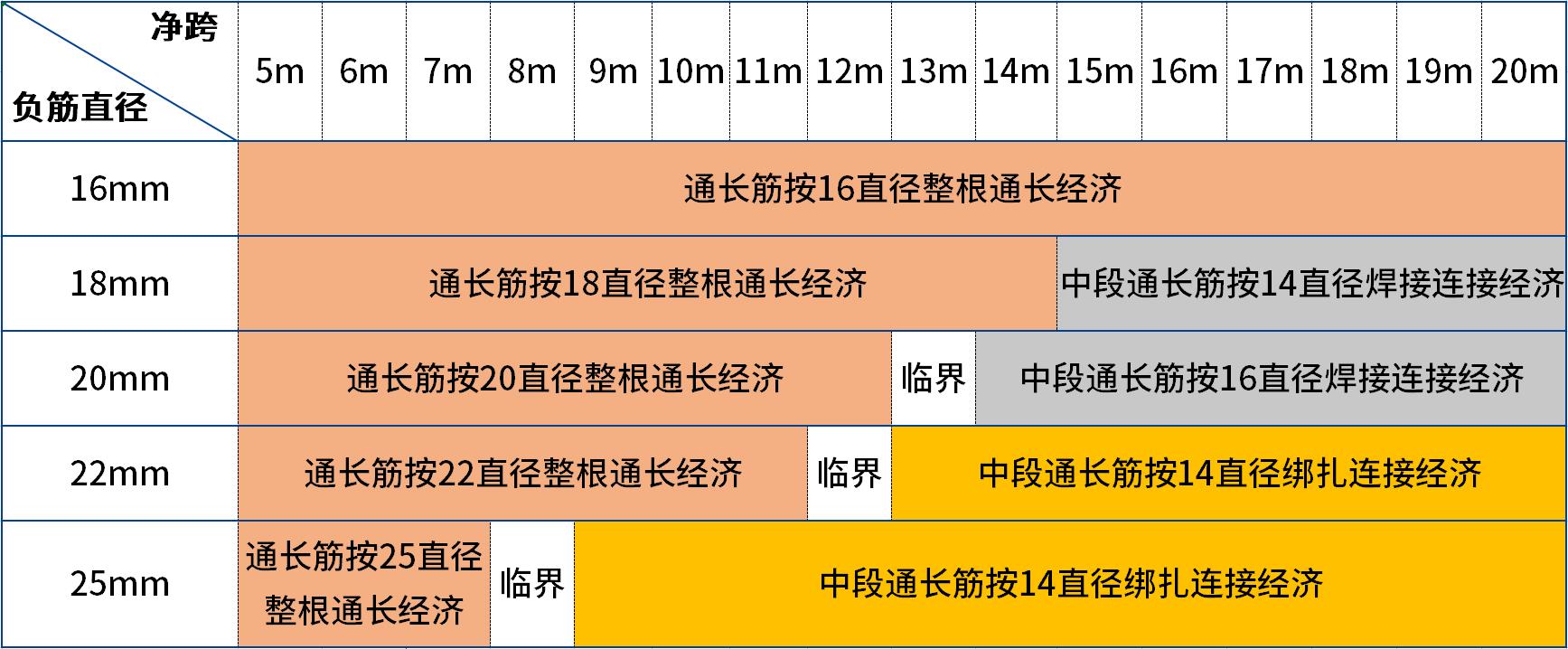

具體情況見下表：

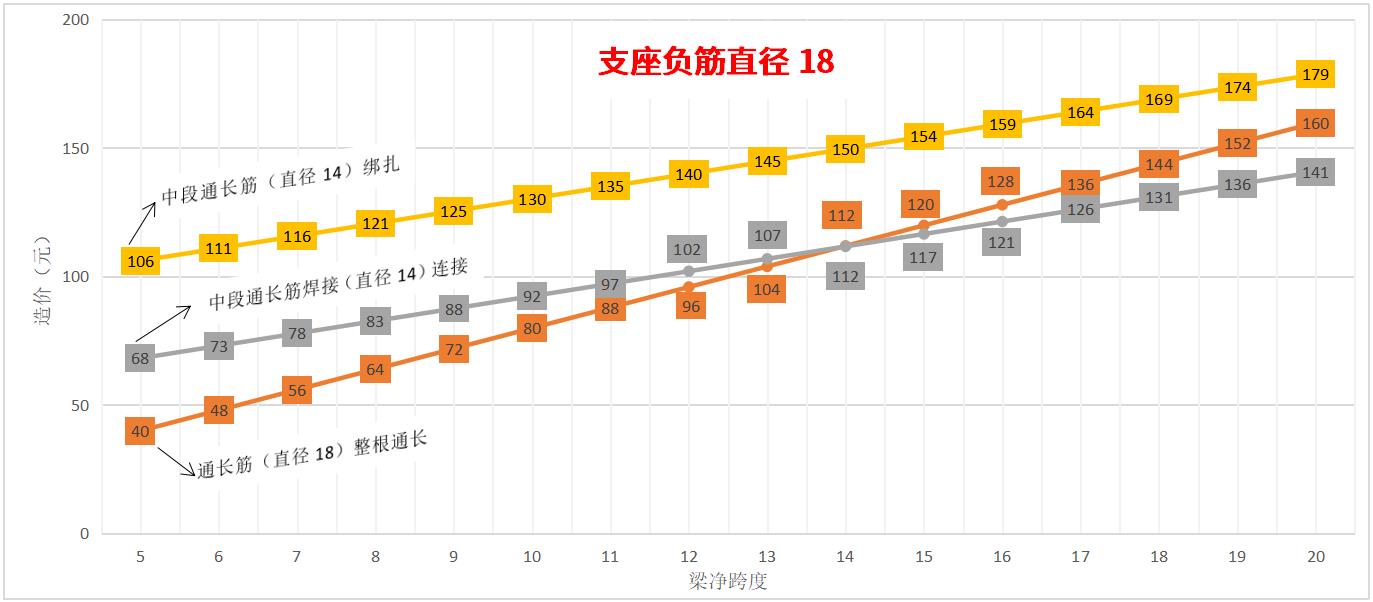

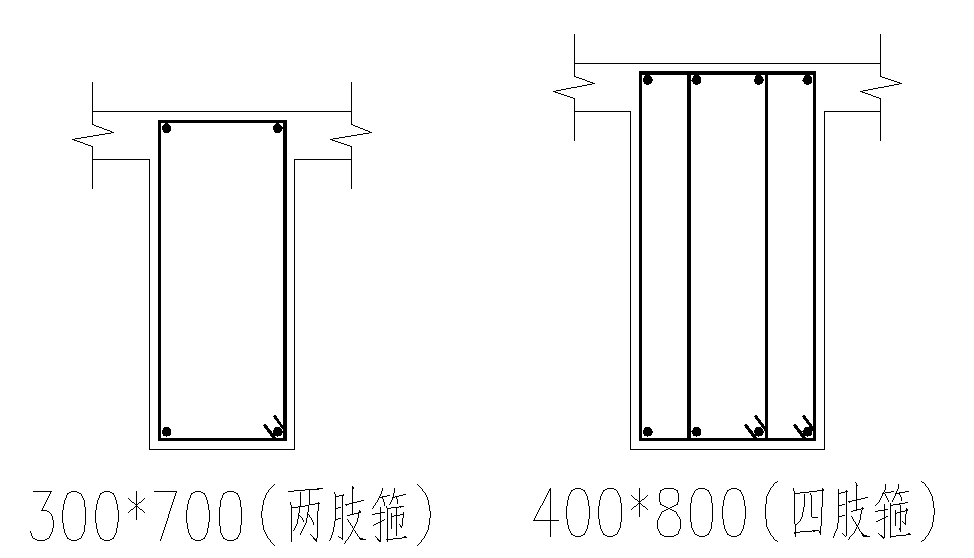

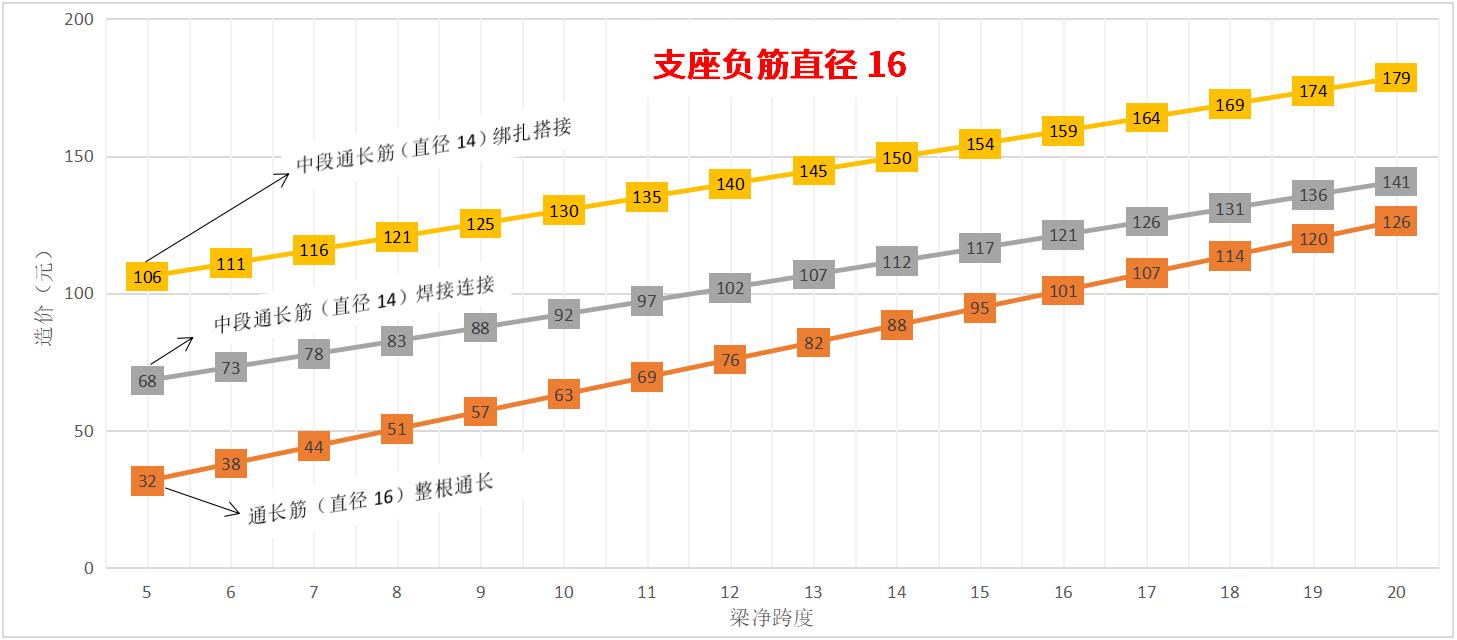

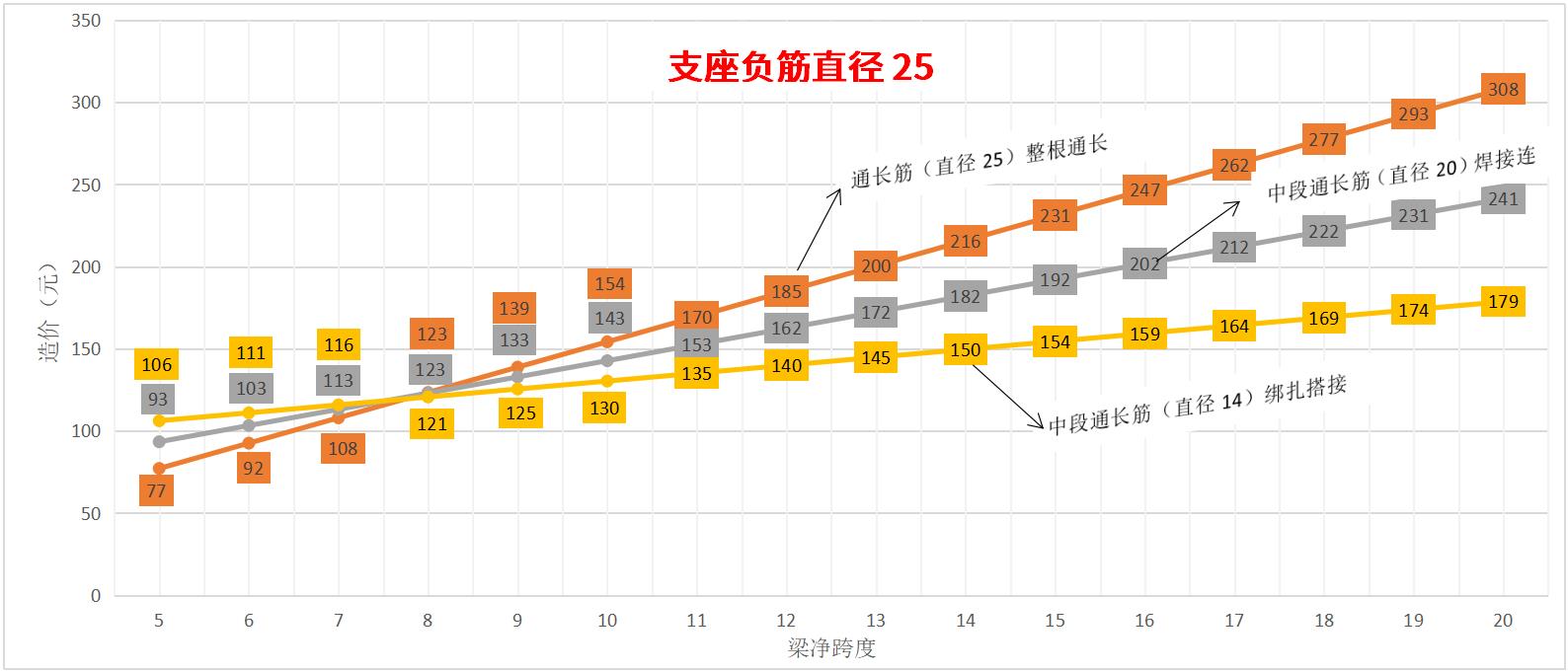

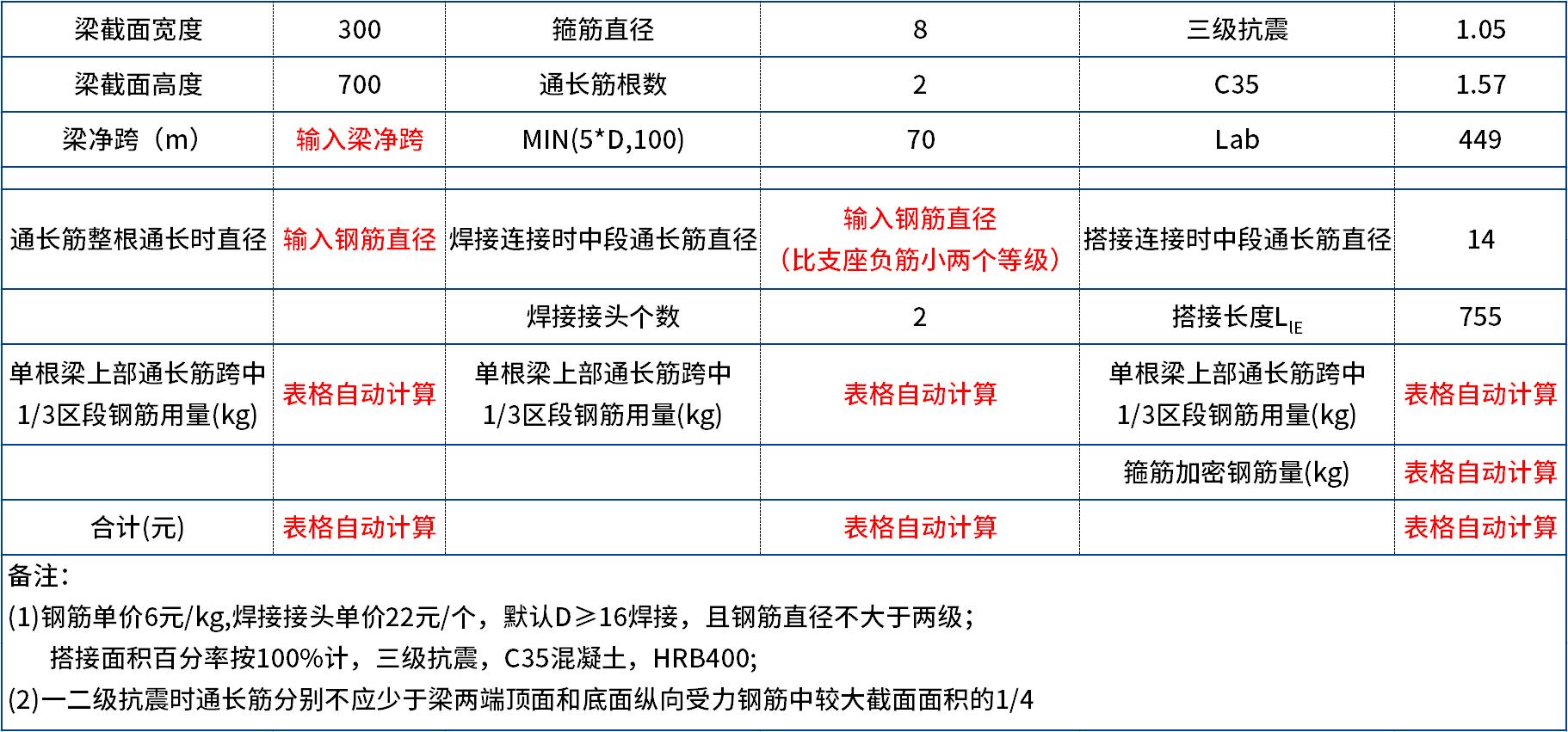

一、300X700梁，配兩肢箍時

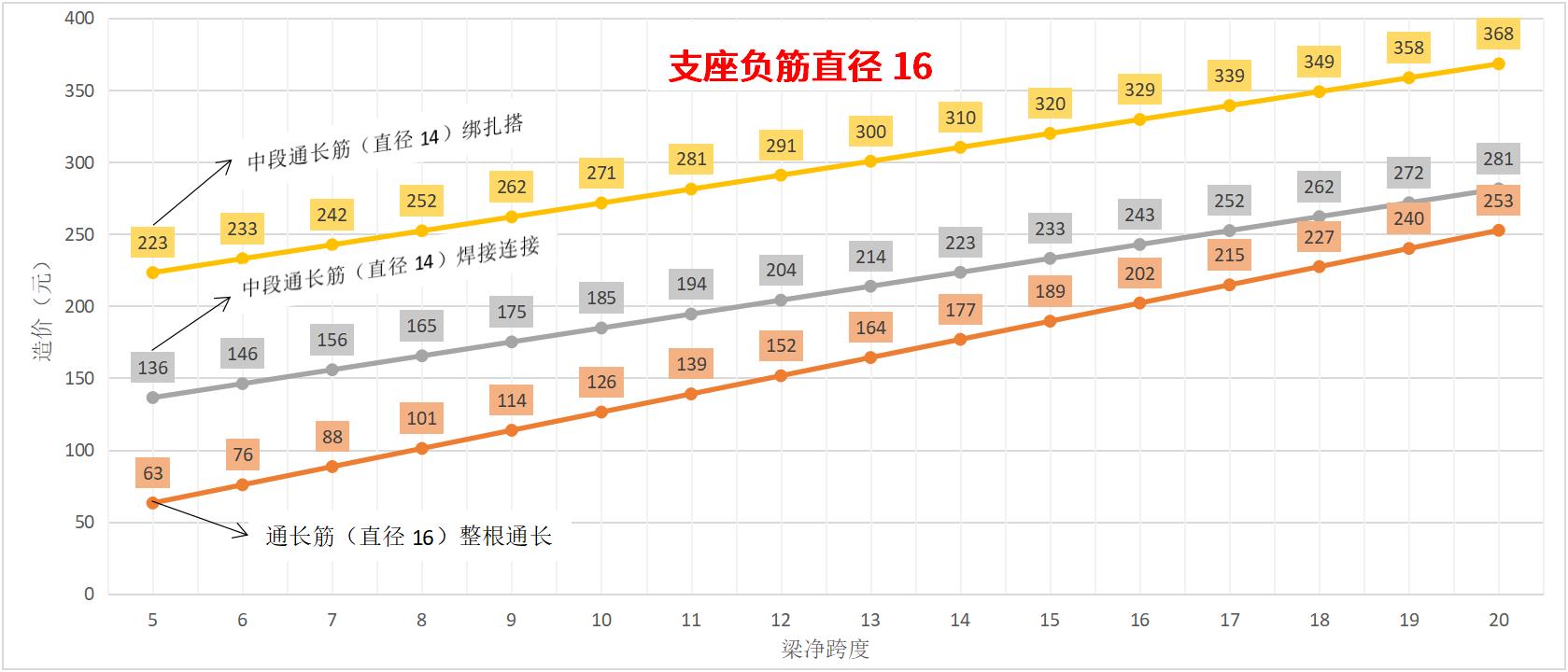

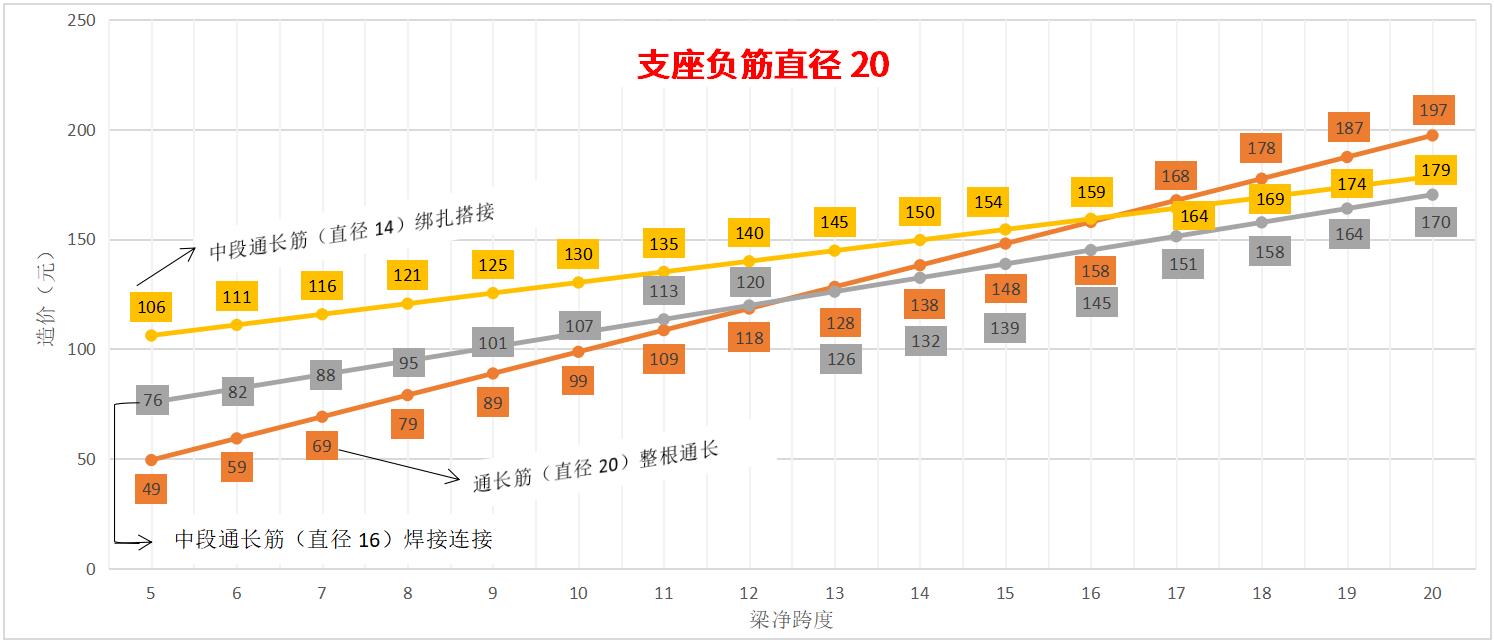

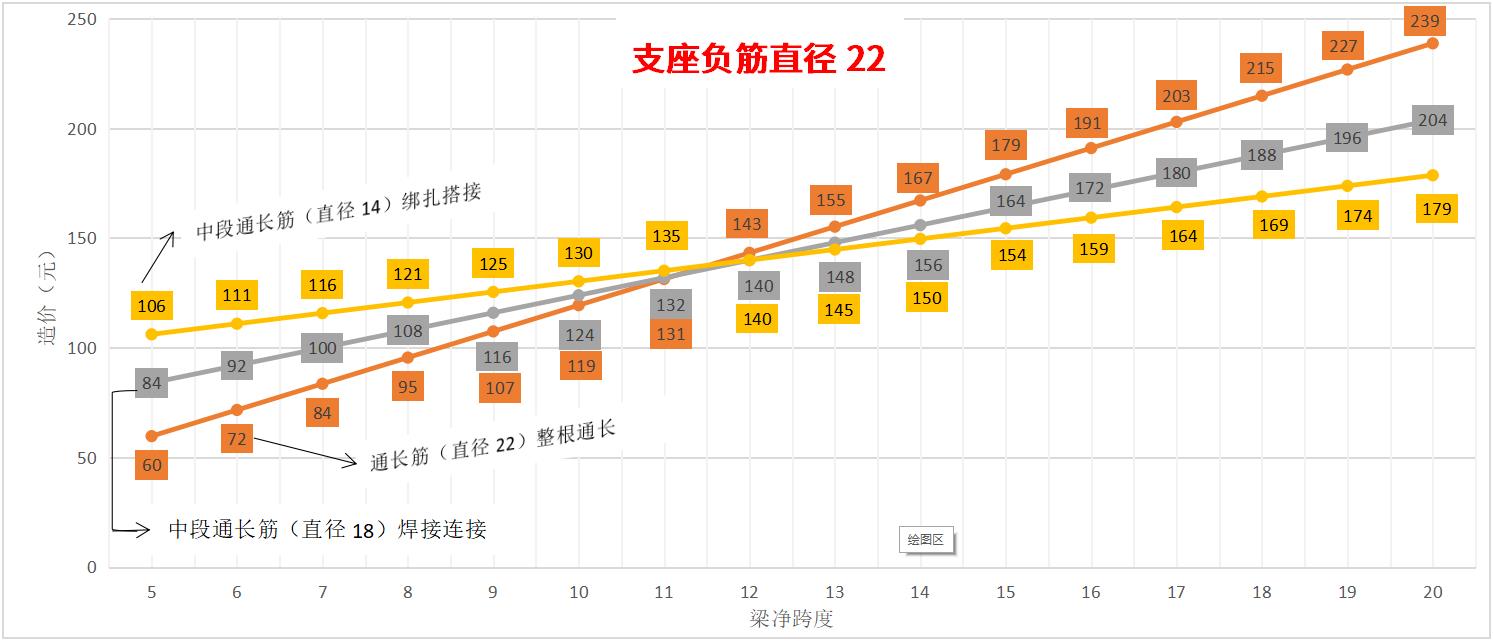

以下是具體分析數據：

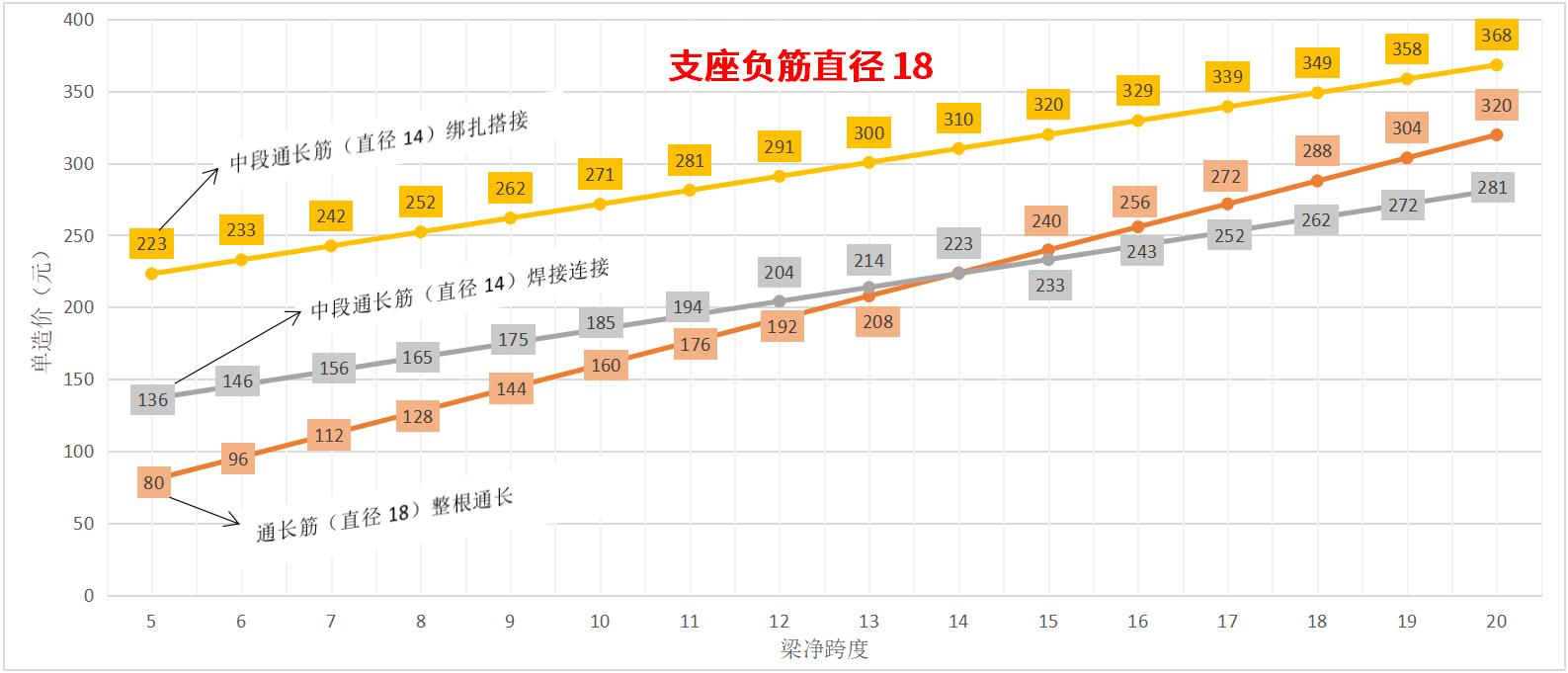

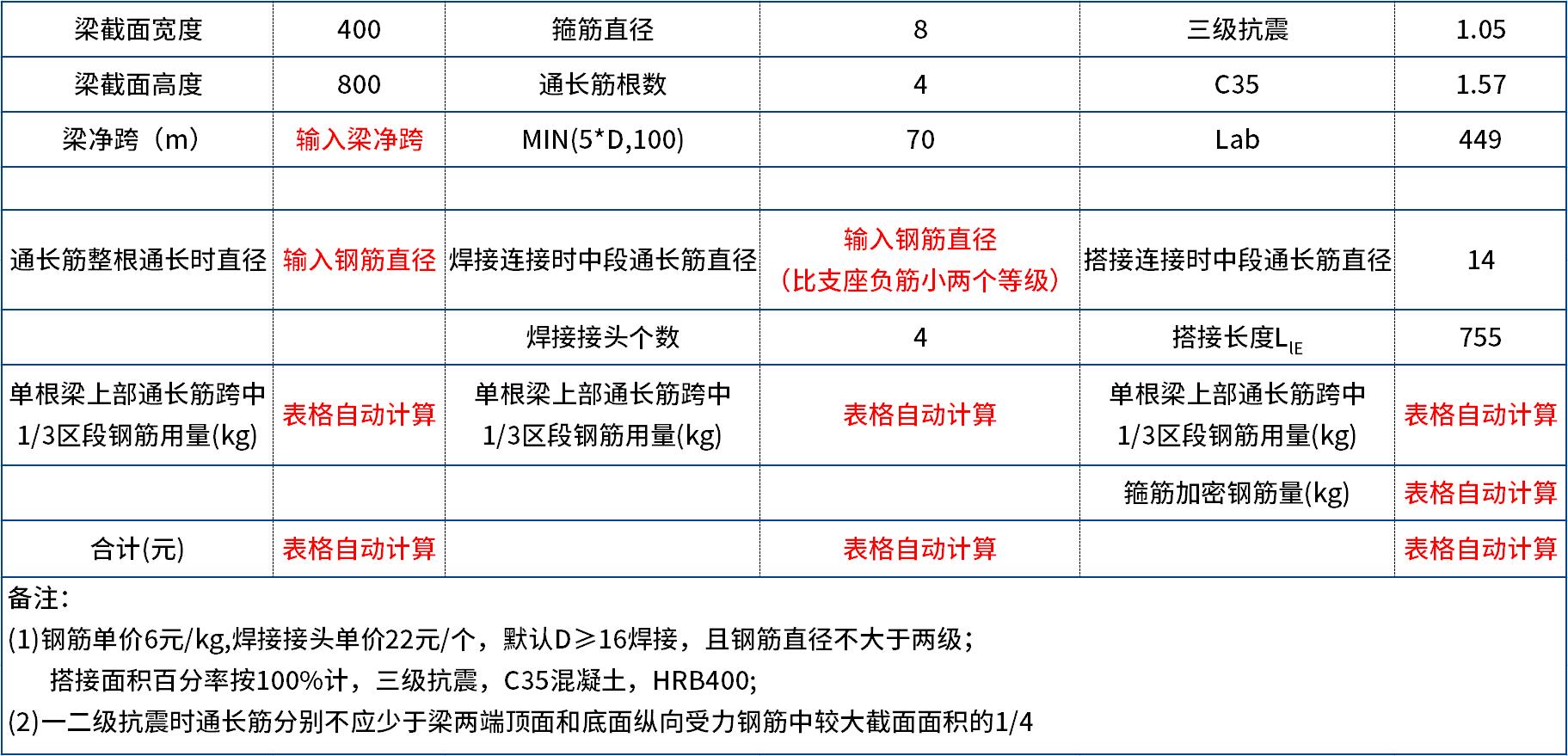

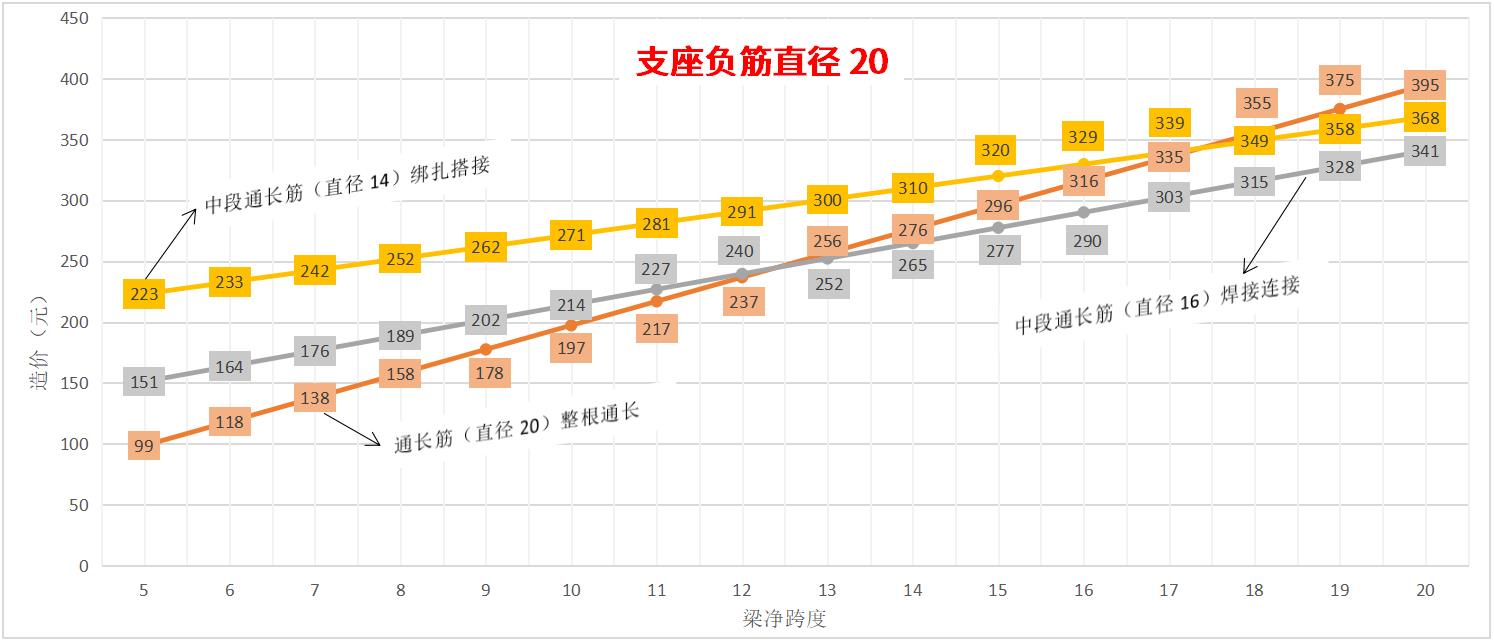

二、400X800梁，配四肢箍時

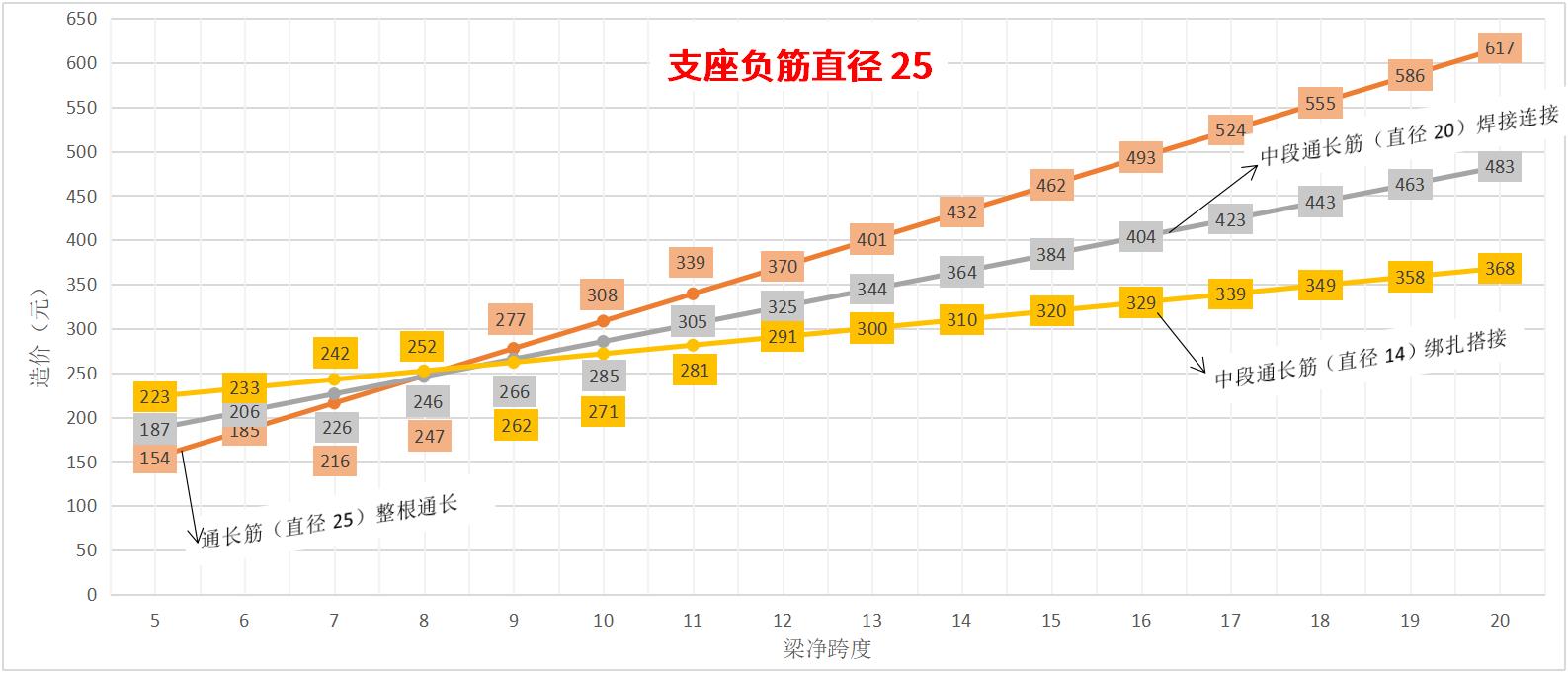

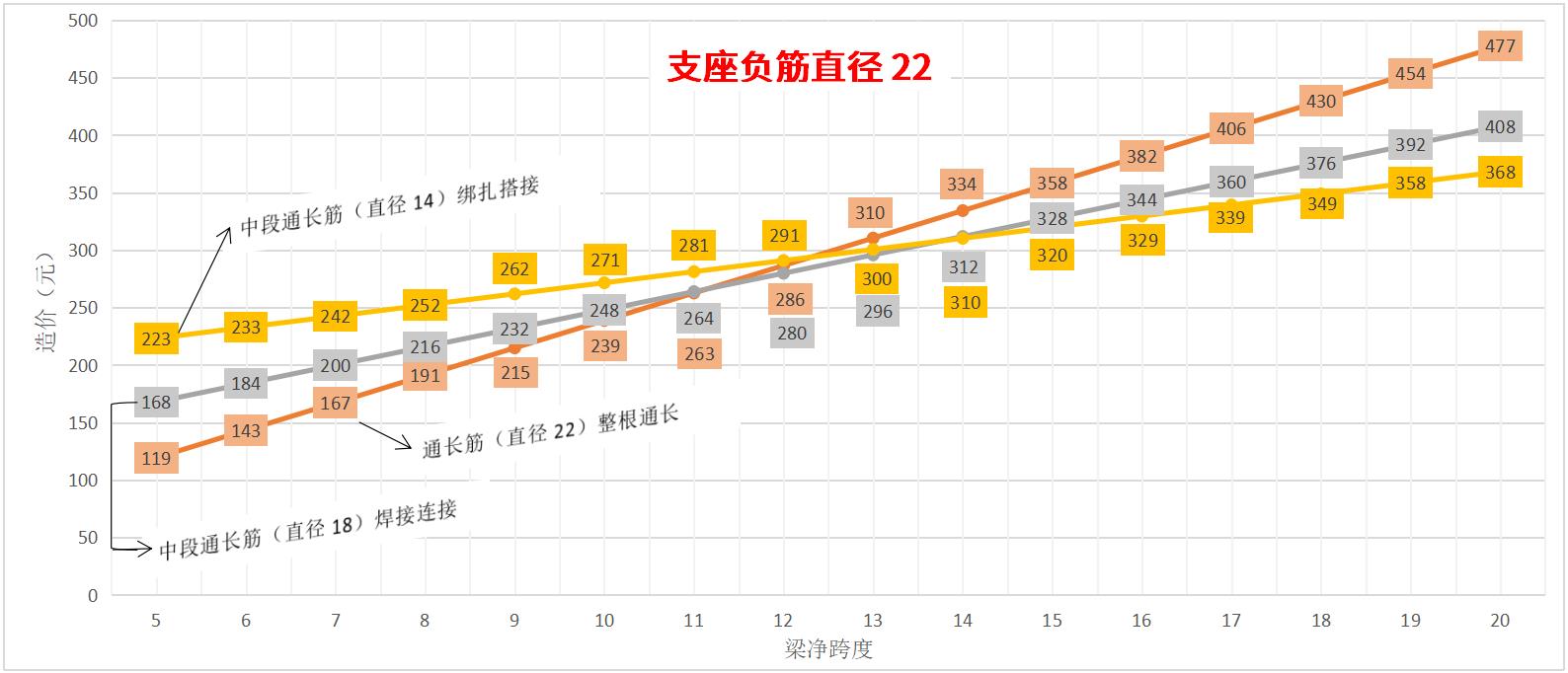

以下是具體分析數據：
經過上述分析可以看出，常規設計（凈跨基本在8m以?xún)?nèi)），框架梁采用支座受力筋整根通長的連接方式是經濟的，且施工更方便。
▌作者：同辰建筑 安懷德
▌本文僅代表作者個人分析總結，僅供參考
